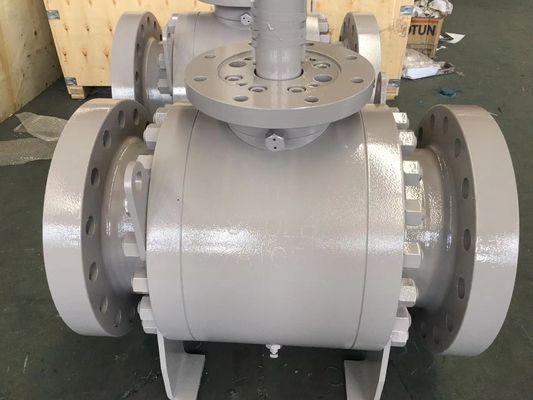

صمام الكرة API 6D وصف الإنتاج:
صمام الكرة الهيدروليكي هو نوع من الصمامات المستخدمة في الأنظمة الهيدروليكية للسيطرة على تدفق السائل.انها تستخدم كرة مع فتحة أو ثقب من خلال المركز التي يمكن أن تدور لفتح أو إغلاق الصمامعندما تدور الكرة بـ 90 درجة، يتماشى المسامير مع مسار التدفق، مما يسمح للسائل بالمرور. عندما تكون الكرة في وضع مغلق، يكون المسامير عمودياً على مسار التدفق،حجب السائل.
فيما يلي بعض الميزات الرئيسية ومكونات صمام الكرة الهيدروليكي:
1الجسم: الجسم هو الغلاف الخارجي الرئيسي للصمام ، المصنوع عادة من المعدن مثل النحاس أو الفولاذ المقاوم للصدأ أو الفولاذ الكربوني. وهو يوفر الهيكل الأساسي ويضم المكونات الداخلية.
2الكرة: الكرة هي مكون كروي مع فتحة أو ثقب من خلال مركزها. عادة ما تكون مصنوعة من المعدن ، مثل النحاس أو الفولاذ المقاوم للصدأ أو الفولاذ المصفوف بالكروم.تدور الكرة داخل جسم الصمام للسيطرة على التدفق.
3الجذع: الجذع هو قضيب يربط الكرة بالمحرك أو المقبض. عندما يتم تدوير الجذع ، فإنه يحرك الكرة ، وفتح أو أغلق الصمام.
4المقاعد: المقاعد هي الأسطح الختامية الموجودة داخل جسم الصمام التي تتصل بها الكرة عندما تكون في وضع مغلق.توفر المقاعد ختمًا ضيقًا وتمنع التسرب عند إغلاق الصمام.
5محرك أو مقبض: المحرك أو المقبض هو الآلية المستخدمة لتدوير الكرة. يمكن أن يكون رافعة أو عجلة يدوية أو محرك آلي ، اعتمادًا على التطبيق والمتطلبات المحددة.
6الأختام: تستخدم الأختام ، مثل حلقات O أو الصمامات ، لتوفير ختم موثوق بين الكرة وجسم الصمام. إنها تمنع التسرب حول الجذع وبين الكرة والمقاعد.
صمامات الكرات الهيدروليكية تستخدم عادة في الأنظمة الهيدروليكية ، والتي تنطوي على التحكم في نقل الطاقة السائلة. يتم استخدامها لتنظيم تدفق السوائل الهيدروليكية ، مثل النفط ،في تطبيقات مختلفة مثل الآلات الصناعية، معدات البناء، توليد الطاقة، والأنظمة الهيدروليكية في المركبات.
توفر صمامات الكرات الهيدروليكية مزايا مثل الفتح والإغلاق السريع، وانخفاض مقاومة السائل عند فتحها بالكامل، والقدرة على التعامل مع الضغوط والدرجات الحرارية العالية.تتوفر بأحجام مختلفة، ومعايير الضغط، والمواد التي تناسب متطلبات النظام الهيدروليكي المحددة.
أناالمعلمات التقنية:
أناحجم خط الأنابيب الاسمي: 2 ~ 48 بوصة
أناالضغط الاسمي: 150 ~ 2500LB
أنانطاق درجة الحرارة: -46 ~ 250 درجة مئوية
أناالسوائل: الماء والزيت والبخار والسوائل الأخرى
أنامادة الجسم: المواد المحددة في ASME B16.34
أنامعيار الاختبار: API 6D / 6A
أنامشغل: رافعة / مفتاح الفرنسية،معدات،جهاز التحرك،جهاز التحرك الهوائي،جهاز التحرك الهيدروليكي،الخ.
الجدول 1 عزم الدوران الموصى به لتشغيل مشبكات الاتصال بالفلنج
| حجم المسامير | عزم الدوران (N.M) | حجم المسامير | عزم الدوران (N.M) |
| 1/2-13UNC | 50~60 | 1-1/4 -8UN | 850 إلى 1000 |
| 9/16-12 UNC | 70~80 | 1-3/8-8 الأمم المتحدة | 1100~1300 |
| 5/8-11 UNC | 100~130 | 1-1/2-8 الأمم المتحدة | 1400~1800 |
| 3/4-10 UNC | 160~210 | 1-5/8-8 الأمم المتحدة | 1800~2200 |
| 7/8-9 UNC | 280~330 | 1-3/4-8 الأمم المتحدة | 2200~2600 |
| 1-8 UNC | 420~500 | 1-7/8-8 الأمم المتحدة | 2800~3300 |
| 1-1/8-8 الأمم المتحدة | 500~600 | 2-8 الأمم المتحدة | 3500~4200 |
