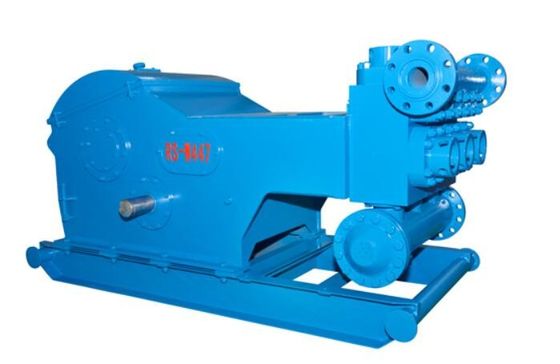

W-447C 500HP مضخة الطين للخدمة الشاقة ثلاثية أحادية الفعل
يمكن استخدام مضخة الطين الثقيلة W-447C على نطاق واسع في العمليات المختلفة لحقول النفط.تتبنى مضخة الطين الثقيلة هيكل مكبس بقطر مكبس يبلغ 170 مم ، وهو مناسب لعملية صيانة الآبار ، والحفر الجيد الضحل ، والعبور الجيولوجي ، وما إلى ذلك.
الأحرف الهيكلية لمضخة الطين الثقيلة W-447C 500HP:
· أقصى قطر للمكبس هو 170 ملم وأقصى إزاحة 48.4 لتر / ثانية.
· تشكيل ولحام العمود المرفقي بتوازن كامل وخفيف الوزن وقوة عالية.
· أسنان متعرجة متكاملة ، سطح أسنان متوسط الصلابة.
· الهيكل مصنوع من ألواح الصلب الملحومة ، والتي يتم تلدينها بعد اللحام ، مع صلابة جيدة وقوة عالية.
معلمات مضخة الطين الثقيلة W-447C 500HP
|
قطر المكبس 170 مللي متر |
السكتة الدماغية في الدقيقة SPM | 300 | 280 | 260 | 240 | 220 | 200 | 180 | 160 |
| ضغط التفريغ (MPa) |
5.55 |
5.94 |
6.39 |
6.94 |
7.57 |
8.32 |
9.24 |
10.00 |
|
| النزوح (م 3 / دقيقة) | 3.63 | 3.39 | 3.15 | 2.90 | 2.66 | 2.42 | 2.18 | 1.94 | |
| ● بيانات الأداء محسوبة بنسبة 90٪ كفاءة ميكانيكية و 100٪ كفاءة حجمية. | |||||||||
مواصفات مضخة الطين الثقيلة W-447C 500HP:
طاقة الإدخال المقدرة: 373 كيلو واط (500 حصان) أقصى سرعة للمضخة: 260 SPM
طول السكتة الدماغية: 177.8 مم (7 بوصات) نسبة التروس: 4.578: 1
ضغط العمل المقدر: 21 ميجا باسكال (3000 رطل لكل بوصة مربعة) الصمام: API # 6
شفة مدخل الشفط: شفة 203.2 مم (8 بوصة)
شفة مخرج التفريغ: شفة 103 مم (4 1/16 بوصة) ، 21 ميجا باسكال (3000 رطل لكل بوصة مربعة) حجم عمود الترس: 95.2 مم (3.75 بوصات)
الأبعاد الكلية (الطول × العرض × الارتفاع): 2494 × 1271 × 1330 مم 3 (8.18 × 4.17 × 4.63 قدم 3) الوزن التقريبي: 4697 كجم (10355 رطل)
