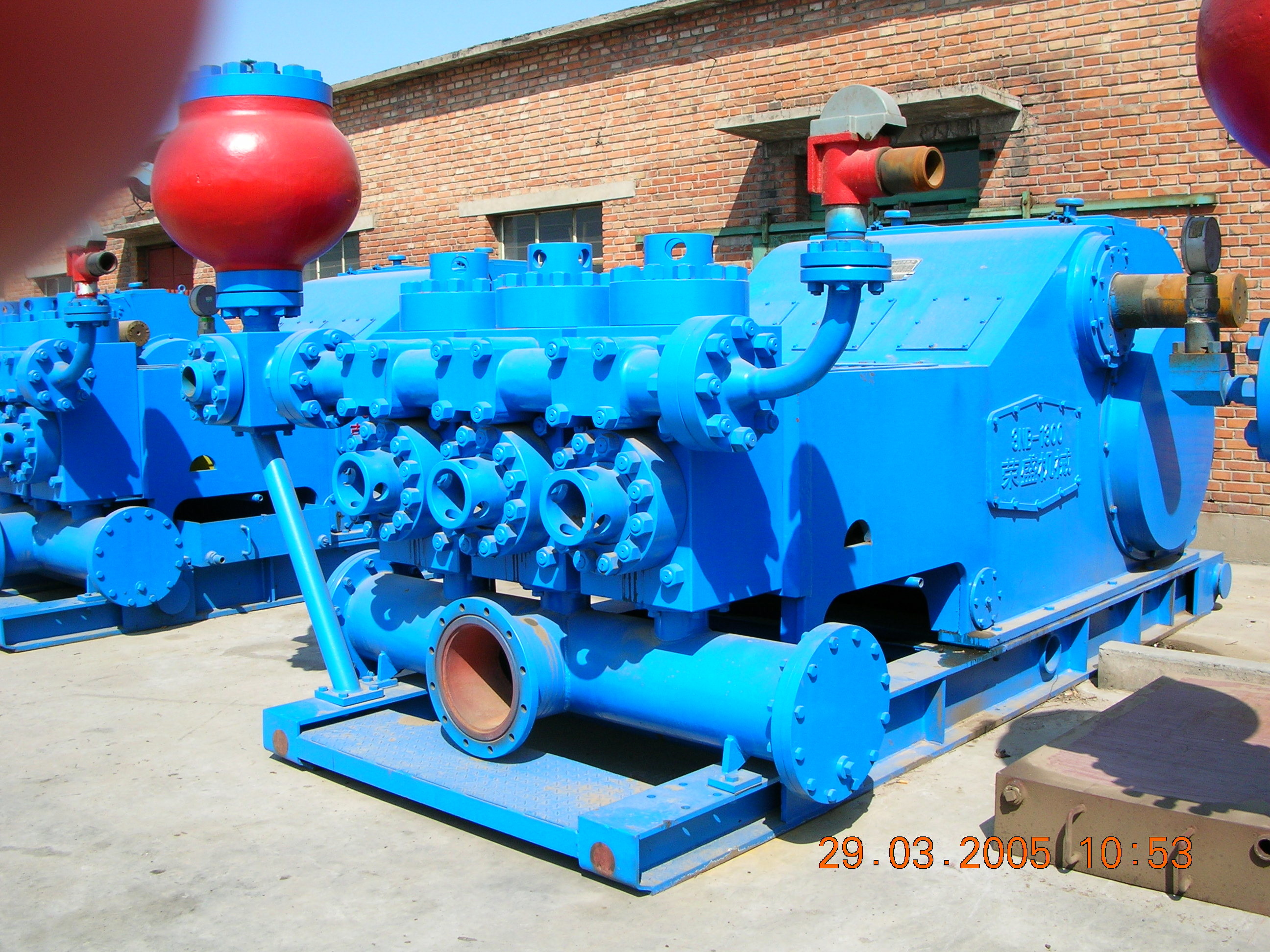

مضخة طين الحفر F800 ، قوة حصان 800 حصان ،
معامل |
نموذج المضخة |
|
| RS-F1000 | RS-F800 | |
| تصنيف مدخلات الطاقة | 735 كيلو واط (1000 حصان) | 590 كيلو واط (800 حصان) |
|
التردد المقدر للسكتة الدماغية |
140 ضربة / دقيقة (140SPM) |
150 ضربة / دقيقة (150SPM) |
| سكتة دماغية | 254 مم (10 ″) | 229 مم (9 ″) |
| نسبة والعتاد | 4.207: 1 | 4.185: 1 |
| الأعلى.ضغط التشغيل | 34.5 ميجا باسكال | 34.5 ميجا باسكال |
| غرفه الصمام | API # 6 | API # 6 |
| الأعلى.قطر بطانة الاسطوانة | 170 ملم | 170 ملم |
| الأعلى.ضغط مضخة بطانة الأسطوانة | 16.4 ميجا باسكال(2410 رطل / بوصة مربعة) | 13.6 ميجا باسكال(1954psi) |
| فتحة أنبوب الشفط | 305 ملم (12″) | 254 مم (10 ″) شفة |
| فتحة أنبوب التفريغ | 5 1/8 ″ 5000psi فلنجة | 5 1/8 ″ 5000psi فلنجة |
| قطر رمح الجناح | 196.9 مم (7 3/4 بوصة) | 177.8 مم (7) |
| مفتاح | 50.8ⅹ50.8 مم (2 ⅹ2 ″) | 44.4x44.45 ملم(1 3 / 4x1 3/4 ″) |
| البعد الكلي (الإطار الرئيسي) | 4267 × 2350 × 1862 ملم | 3963 × 2000 × 1694 ملم |
| الوزن (الإطار الرئيسي) | 18642 كجم | 14000 كجم |
| RS-F800 نموذج إزاحة مضخة الحفر وعلاقة الضغط | ||||||||||
| قطر بطانة الأسطوانة | مم | 170 | 160 | 150 | 140 | 130 | 120 | 110 | 100 | |
| ضغط التفريغ | الآلام والكروب الذهنية | 13.6 | 15.4 | 17.5 | 20.1 | 23.3 | 27.3 | 32.5 | 34.5 | |
| رطل | 1971 | 2232 | 2536 | 2913 | 3377 | 3957 | 4710 | 5000 | ||
| تردد السكتة الدماغية | مدخل الطاقة | النزوح L / s | ||||||||
| السكتات الدماغية / دقيقة | كيلوواط | HP |
||||||||
| 160 | 636 | 853 | 41.51 | 36.77 | 32.32 | 28.15 | 24.27 | 20.68 | 17.38 | 14.36 |
| * 150 | * 588 | 800 | 38.92 | 34.47 | 30.30 | 26.39 | 22.76 | 19.39 | 16.29 | 13.47 |
| 140 | 549 | 747 | 36.32 | 32.17 | 28.28 | 24.63 | 21.24 | 18.10 | 15.21 | 12.57 |
| 130 | 510 | 693 | 33.73 | 29.88 | 26.26 | 22.87 | 19.72 | 16.81 | 14.12 | 11.67 |
| 120 | 470 | 640 | 31.13 | 27.58 | 24.24 | 21.11 | 18.21 | 15.51 | 13.03 | 10.77 |
| 110 | 431 | 587 | 28.54 | 25.28 | 22.22 | 19.35 | 16.69 | 14.22 | 11.95 | 9.87 |
| 1 | 3.92 | 5.33 | 0.259 | 0.230 | 0.202 | 0.176 | 0.151 | 0.129 | 0.108 | 0.090 |
|
أخذ الكفاءة الميكانيكية η = 90٪ ، معامل القبول α = 100٪ وكفاءة الحجم 100٪ ؛ أدخل الطاقة بالعدد الموصى به من السكتات الدماغية والتشغيل المستمر |
||||||||||
رسم:
