F-800 Drilling Triple Mud Pump API Standarد
مقدمة

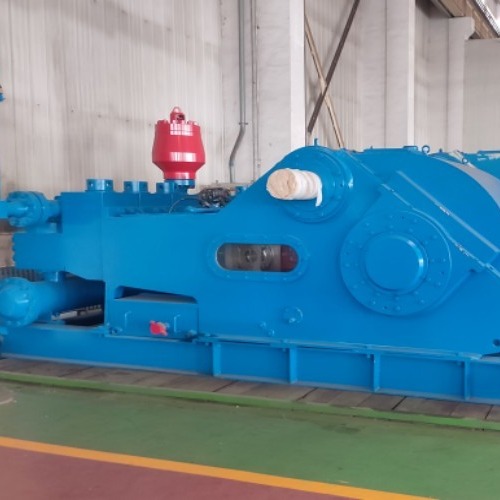

تتميز مضخة الطين الثلاثية F-800 بالهيكل الصلب والمدمج ، والحجم الصغير ، والأداء الجيد والموثوق.يمكن لمضخة الطين الثلاثية من طراز F-800 تلبية متطلبات الحفر مثل الضغط العالي وعمليات الإزاحة الكبيرة سواء في الحفر الأرضي أو الحفر البحري.
تتميز مضخة الطين الثلاثية F-800 بضربة طويلة ويمكن تشغيلها بضربة منخفضة ، وبالتالي تحسين أداء تزويد المياه بشكل فعال وإطالة عمر الأجزاء الطرفية لسائل مضخة الطين بشكل كبير.
يتميز جهاز ترطيب النبض بالشفط لمضخة الطين الثلاثية بهيكل متقدم يمكن الاعتماد عليه في الاستخدام ويمكن أن يجعل المضخة تحقق أفضل أداء شفط لها.
معلماتمضخة الطين الثلاثية F-800
| حجم البطانة | في | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 |
| ضغط التفريغ | الآلام والكروب الذهنية | 14.6 | 15.8 | 17.2 | 20.4 | 24.7 | 30.5 | 34.5 |
| رطل | 2118 | 2290 | 2495 | 2915 | 3582 | 4424 | 5000 | |
| السكتة الدماغية في الدقيقة (SPM) |
قوة كيلوواط (HP) |
النزوح L / s (GPM) | ||||||
| 160 | 636 (853) |
39.21 (621.4) |
36.26 (574.7) |
33.41 (529.5) |
28.07 (444.9) |
23.2 (367.7) |
18.79 (297.8) |
14.85 (235.2) |
| * 150 | * 597 (800) |
36.76 (582.6) |
34 (538.9) |
31.32 (496.4) |
26.32 (417.1) |
21.75 (344.7) |
17.62 (279.2) |
13.92 (220.6) |
| 140 | 557.2 (693.3) |
34.3 (543.6) |
31.73 (502.9) |
29.23 (463.3) |
24.57 (389.4) |
20.3 (321.7) |
16.45 (260.7) |
12.99 (205.8) |
| 130 | 517.4 (693.3) |
31.85 (504.8) |
29.47 (467.1) |
27.14 (430.1) |
22.81 (361.5) |
18.85 (298.7) |
15.27 (242.0) |
12.06 (191.1) |
| 120 | 477.6 (640) |
29.4 (465.9) |
27.2 (431.1) |
25.06 (397.2) |
21.06 (333.8) |
17.4 (275.7) |
14.1 (223.4) |
11.14 (176.5) |
| 110 | 437.8 (587.7) |
26.95 (427.1) |
24.93 (395.1) |
22.97 (364.0) |
19.3 (305.9) |
15.95 (252.8) |
12.92 (204.7) |
10.21 (161.8) |
| 1 | 3.98 (5.33) |
0.245 (3.88) |
0.227 (3.59) |
0.209 (3.31) |
0.175 (2.77) |
0.145 (2.29) |
0.117 (1.85) |
0.093 (1.47) |
| - بيانات الأداء محسوبة بنسبة 90٪ كفاءة ميكانيكية وكفاءة حجمية 100٪. | ||||||||
| - يعرض * SPM الموصى به وطاقة الإدخال عند تشغيل مضخة الطين بشكل مستمر. | ||||||||
مواصفاتمضخة الطين الثلاثية F-800
مدخلات الطاقة المقدرة: 800 حصان
السكتة الدماغية في الدقيقة: 150 شوط في الدقيقة
طول الشوط: 229 مم (9 بوصات)
نسبة التروس: 4.185: 1
الأعلى.ضغط العمل: 34.5 ميجا باسكال (5000 رطل / بوصة مربعة)
الصمام: API # 6
الحد الأقصى لحجم البطانة: (6 1/2 بوصة)
شفة مدخل الشفط: شفة 254 مم (10 بوصة)
شفة مخرج التفريغ: شفة 130.2 مم (5 1/8 بوصة) ، 34.5 ميجا باسكال (5000 رطل / بوصة مربعة)
