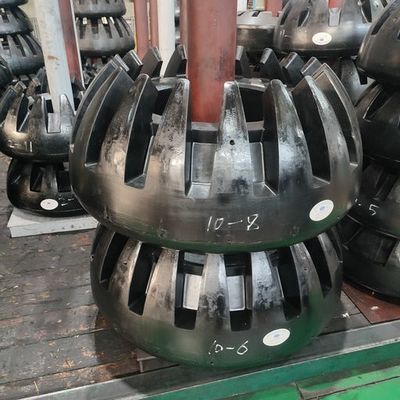

عنصر التعبئة الحلقي BOP الكروي لحقول النفط
مبدأ العمل:
عندما يجب إغلاق الآبار في حالة الركلات ذات الضغط العالي (10.5 ميجا باسكال) يدخل الزيت من أنظمة التحكم في التجويف القريب تحت المكبس من مخرج زيت السكن ، لتعزيز تحرك اللب البلاستيكي لأعلى على طول سطح الكرة ، بحيث تتحرك أوتار المحمل بشكل أقرب إلى بعضها البعض لنقل المطاط بينهما إلى مركز فوهة البئر لإغلاق أدوات الحفر أو إغلاق رأس البئر بالكامل.في الفتحة ، يدخل زيت الضغط الهيدروليكي في التجويف المفتوح أعلى المكبس من مدخل أوول السكن ، لدفع المكبس متحركًا لأسفل ، بحيث يتم إعادة ضبط البلاستيك بمرونته ، وسيتم فتح فوهة البئر.
معلمات عنصر التعبئة الحلقي BOP
| ضغط العمل MPa (psi) | تتحمل مم (بوصة) | ||||||
| 179 (7 1/16 بوصة) | 228 (9 بوصات) | 279 (11 بوصة) | 346 (13 5/8 بوصة) | 527 (20 3/4 بوصة) | 540 (21 1/4 بوصة) | 750 (29 1/2 بوصة) | |
| 70 (10000) | √ | √ | √ | ||||
| 35 (5000) | √ | √ | √ | √ | √ | ||
| 21 (3000) | √ | √ | √ | ||||
| 14 (2000) |
√ |
||||||
| 4 (500) | √ | ||||||
عنصر التعبئة الحلقي BOPسمات
1. بواسطة API Spec.16A
2. جميع الأجزاء أصلية أو قابلة للتبديل
3.عنصر التعبئة الحلقي الكروي BOP معهيكل معقول ، عملية سهلة ، عمر طويل للجوهر البلاستيكي
4.عنصر التعبئة الحلقي الكروي مانع الانفجار BOPالتكيف مع مجموعة واسعة ، قادرة على ختم سلسلة الأنابيب مع مسارات الاسمية من 0-DN في والأشكال ، أداء أفضل من خلال الدمج مع مانع الانفجار في الاستخدام.
