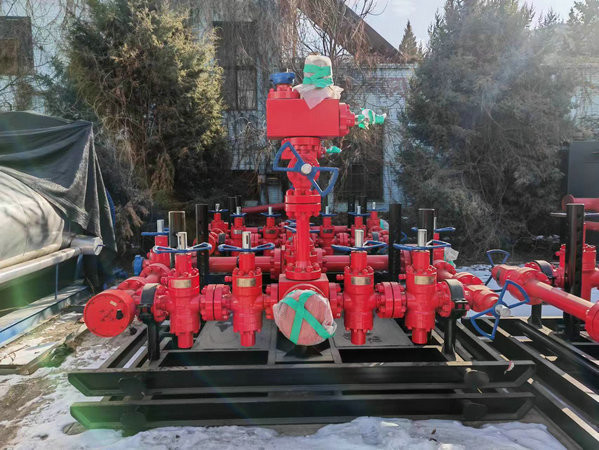

4 1/16 بوصة 5000psi قتل قطع غيار جهاز الحفر المنوع
قتل المنوع يتكون بشكل أساسي من صمام أحادي الاتجاه ، وصمام بوابة ، ومقياس ضغط ، وخط أنابيب متصل ، وما إلى ذلك. أحد طرفيه متصل بمانع الانفجار BOP والطرف الآخر متصل بمضخة الحقن.تم تصميم مشعب القتل ومشعب الخنق وفقًا لمعيار APl 16C.يجب أن يتطابق ضغط العمل لجميع خطوط الأنابيب وصمامات البوابة وصمامات الفحص وما إلى ذلك مع ضغط العمل لمانع الانفجار المستخدم ؛لا يمكن استخدام مشعب القتل كخط أنابيب لحقن سائل الحفر يوميًا.
قتل معلمة المنوع
| يكتب | ضغط العمل | قطر التجويف الرئيسي | تمرير ديا. | ملاحظات |
| (رطل) | على.) | (في.) | ||
| YG140 | 20000 | 4 1/16 "3 1/16" 2 9/16 "2 1/16" | 3 1/16 "2 1/16" 2 9/16 " | يمكن توفير أنواع مختلفة من التركيبات وفقًا للمتطلبات |
| YG105 | 15000 | 4 1/16 "3 1/16" 2 9/16 "2 1/16" | 3 1/16 "2 9/16" 2 1/16 " | |
| YG70 | 10000 | 4 1/16 "3 1/16" 2 9/16 "2 1/16" | 4 1/16 "3 1/16" 2 9/16 "2 1/16" | |
| YG35 | 5000 | 4 1/16 "3 1/8" 2 9/16 "2 1/16" | 4 1/16 "3 1/8" 2 9/16 "2 1/16" | |
| YG21 | 3000 | 4 1/16 "3 1/8" 2 9/16 "2 1/16" | 4 1/16 "3 1/8" 2 9/16 "2 1/16" |
مبادئ العمل
عندما يرتفع الضغط داخل البئر ، فإن فتح / غلق صمامات الخانق (بما في ذلك الإختناقات اليدوية ، والموانع الهيدروليكية ، والمختنق الموجبة) على مشعب الخانق يمكن أن يسمح بإطلاق السائل داخل البئر للتحكم في ضغط الغلاف ، والذي يمكن نفخه مباشرة من خلال صمام البوابة إذا كان ضغط الغلاف مرتفعًا جدًا.
4. تصنيفات الضغط
مشعب القتل متاح بمعدلات ضغط تبلغ 2000 رطل / بوصة مربعة ، 3000 رطل / بوصة مربعة ، 5000 رطل / بوصة مربعة ، 10000 رطل لكل بوصة مربعة ، و 15000 رطل / بوصة مربعة ، ويمكن أيضًا أن يكون متاحًا عند طلب العميل.
تعليمات التشغيل
(1) يجب أن يكون ضغط العمل لجميع المكونات على مشعب الخنق متوافقًا مع ضغط مكدس مانع الانفجار BOP المستخدم.
(2) يجب تركيب مشعب الخانق في مكان يستطيع المشغل الوصول إليه بسهولة.يجب إجراء اختبار الضغط قبل التركيب ويجب أن يكون ضغط اختبار المقعد مساويًا لضغط التشغيل المقدر.
(3) يجب أن يكون أنبوب الخط مستويًا ومستقيمًا قدر الإمكان.في حالة دوران أنبوب الخط ، يتم استخدام أنبوب فولاذي مثني 120 درجة.يجب أن يكون تجويف أنبوب الخط كبيرًا بدرجة كافية.
(4) يجب تثبيت مقياس الضغط.
(5) في فصل الشتاء ، يمكن أن يعمل مشعب الخانق تحت ظروف درجات الحرارة المنخفضة.
