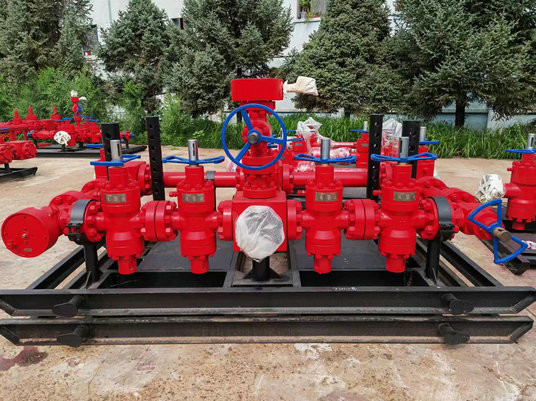

مشعب خنق API وقتل مشعب 2 9/16 "5000 رطل / بوصة مربعة
Choke Manifold And Kill Manifold هي المعدات اللازمة للتحكم في ركلة البئر وتنفيذ تقنية التحكم في ضغط آبار النفط والغاز.عندما يتم إغلاق مانع الانفجار BOP ، يتم استخدام صمام الخنق للتحكم في ضغط الغلاف للحفاظ على ضغط الفتحة السفلية أكبر قليلاً من ضغط التكوين ولمنع مزيد من تدفق سائل التكوين إلى البئر.بالإضافة إلى ذلك ، يمكن استخدام مشعب الخنق لتخفيف الضغط لتحقيق الإغلاق الناعم.
خنق مشعب وقتل معلمة مشعب
| يكتب | ضغط العمل | قطر التجويف الرئيسي | تمرير ديا. | ملاحظات |
| (رطل) | على.) | (في.) | ||
| YG140 | 20000 | 4 1/16 "3 1/16" 2 9/16 "2 1/16" | 3 1/16 "2 1/16" 2 9/16 " | يمكن توفير أنواع مختلفة من التركيبات وفقًا للمتطلبات |
| YG105 | 15000 | 4 1/16 "3 1/16" 2 9/16 "2 1/16" | 3 1/16 "2 9/16" 2 1/16 " | |
| YG70 | 10000 | 4 1/16 "3 1/16" 2 9/16 "2 1/16" | 4 1/16 "3 1/16" 2 9/16 "2 1/16" | |
| YG35 | 5000 | 4 1/16 "3 1/8" 2 9/16 "2 1/16" | 4 1/16 "3 1/8" 2 9/16 "2 1/16" | |
| YG21 | 3000 | 4 1/16 "3 1/8" 2 9/16 "2 1/16" | 4 1/16 "3 1/8" 2 9/16 "2 1/16" |
مبادئ العمل
عندما يرتفع الضغط داخل البئر ، فإن فتح / غلق صمامات الخانق (بما في ذلك الإختناقات اليدوية ، والموانع الهيدروليكية ، والمختنق الموجبة) على مشعب الخانق يمكن أن يسمح بإطلاق السائل داخل البئر للتحكم في ضغط الغلاف ، والذي يمكن نفخه مباشرة من خلال صمام البوابة إذا كان ضغط الغلاف مرتفعًا جدًا.
تعليمات التشغيل
(1) يجب أن يكون ضغط العمل لجميع المكونات على مشعب الخنق متوافقًا مع ضغط مكدس مانع الانفجار BOP المستخدم.
(2) يجب تركيب مشعب الخانق في مكان يستطيع المشغل الوصول إليه بسهولة.يجب إجراء اختبار الضغط قبل التركيب ويجب أن يكون ضغط اختبار المقعد مساويًا لضغط التشغيل المقدر.
(3) يجب أن يكون أنبوب الخط مستويًا ومستقيمًا قدر الإمكان.في حالة دوران أنبوب الخط ، يتم استخدام أنبوب فولاذي مثني 120 درجة.يجب أن يكون تجويف أنبوب الخط كبيرًا بدرجة كافية.
(4) يجب تثبيت مقياس الضغط.
(5) في فصل الشتاء ، يمكن أن يعمل مشعب الخانق تحت ظروف درجات الحرارة المنخفضة.
