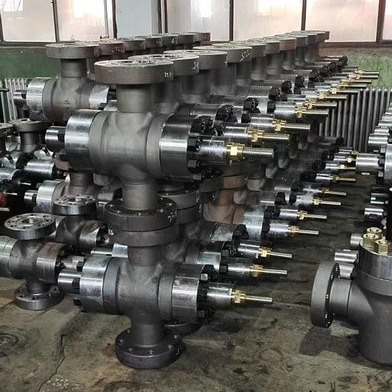

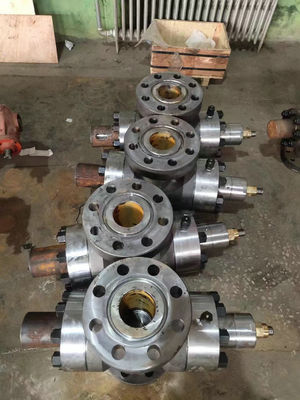

4 1/16 بوصة 15000psi خنق مشعب في النفط / بئر الغاز
المؤشرات الرئيسية
يتصل أحد طرفي الجهاز بالحافة الجانبية لملف BOP.عندما يغلق مانع الانفجار BOP ، يمكنه التحكم في الضغط المحدود من الغلاف عن طريق ضبط فتح صمام الخنق ، لذلك يمكن للحفر المتوازن أن يعمل تحت أدنى فرق ضغط.
معلمة مشعب الخانق
| يكتب | ضغط العمل | قطر التجويف الرئيسي | تمرير ديا. | ملاحظات |
| (رطل) | على.) | (في.) | ||
| YG140 | 20000 | 4 1/16 "3 1/16" 2 9/16 "2 1/16" | 3 1/16 "2 1/16" 2 9/16 " | يمكن توفير أنواع مختلفة من التركيبات وفقًا للمتطلبات |
| YG105 | 15000 | 4 1/16 "3 1/16" 2 9/16 "2 1/16" | 3 1/16 "2 9/16" 2 1/16 " | |
| YG70 | 10000 | 4 1/16 "3 1/16" 2 9/16 "2 1/16" | 4 1/16 "3 1/16" 2 9/16 "2 1/16" | |
| YG35 | 5000 | 4 1/16 "3 1/8" 2 9/16 "2 1/16" | 4 1/16 "3 1/8" 2 9/16 "2 1/16" | |
| YG21 | 3000 | 4 1/16 "3 1/8" 2 9/16 "2 1/16" | 4 1/16 "3 1/8" 2 9/16 "2 1/16" |
إعدادات
يتكون مشعب الخنق من صمامات الخنق ، وصمامات البوابة ، وأنابيب الخطوط ، والتجهيزات ، ومقاييس الضغط ، ومكونات أخرى.
مبادئ عمل مانيفولد الخانق
عندما يرتفع الضغط داخل البئر ، فإن فتح / غلق صمامات الخانق (بما في ذلك الإختناقات اليدوية ، والموانع الهيدروليكية ، والمختنق الموجبة) على مشعب الخانق يمكن أن يسمح بإطلاق السائل داخل البئر للتحكم في ضغط الغلاف ، والذي يمكن نفخه مباشرة من خلال صمام البوابة إذا كان ضغط الغلاف مرتفعًا جدًا.
4. تصنيفات الضغط
مشعب القتل متاح بمعدلات ضغط تبلغ 2000 رطل / بوصة مربعة ، 3000 رطل / بوصة مربعة ، 5000 رطل / بوصة مربعة ، 10000 رطل لكل بوصة مربعة ، و 15000 رطل / بوصة مربعة ، ويمكن أيضًا أن يكون متاحًا عند طلب العميل.
تعليمات التشغيل
(1) يجب أن يكون ضغط العمل لجميع المكونات على مشعب الخنق متوافقًا مع ضغط مكدس مانع الانفجار BOP المستخدم.
(2) يجب تركيب مشعب الخانق في مكان يستطيع المشغل الوصول إليه بسهولة.يجب إجراء اختبار الضغط قبل التركيب ويجب أن يكون ضغط اختبار المقعد مساويًا لضغط التشغيل المقدر.
(3) يجب أن يكون أنبوب الخط مستويًا ومستقيمًا قدر الإمكان.في حالة دوران أنبوب الخط ، يتم استخدام أنبوب فولاذي مثني 120 درجة.يجب أن يكون تجويف أنبوب الخط كبيرًا بدرجة كافية.
(4) يجب تثبيت مقياس الضغط.
(5) في فصل الشتاء ، يمكن أن يعمل مشعب الخانق تحت ظروف درجات الحرارة المنخفضة.
