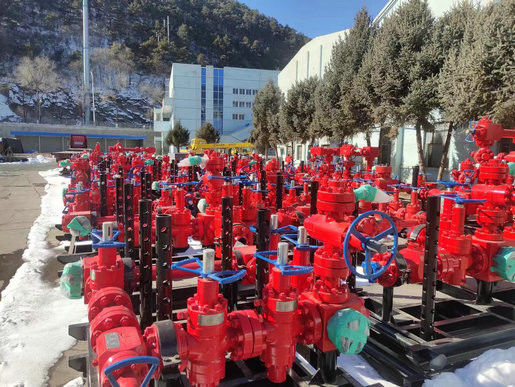

API 16C خنق قتل مشعب الآبار 3 1/16 "20000psi
تم تصميم Choke Kill Manifold للعمل مع تكوينات متعددة لصمام الخانق والبوابة واستيعاب معدلات الضغط التي تتراوح من 5000 إلى 15000 رطل لكل بوصة مربعة.مع نطاق حجم التجويف من 2-1 / 6 "إلى 4-1 / 6" ، يمكن تكييف مشعبات الخنق هذه مع مجموعة متنوعة من تكوينات صمامات الخنق وصمام البوابة.
قتل معلمة التحكم في الآبار المنوع
| يكتب | ضغط العمل | قطر التجويف الرئيسي | تمرير ديا. | ملاحظات |
| (رطل) | على.) | (في.) | ||
| YG140 | 20000 | 4 1/16 "3 1/16" 2 9/16 "2 1/16" | 3 1/16 "2 1/16" 2 9/16 " | يمكن توفير أنواع مختلفة من التركيبات وفقًا للمتطلبات |
| YG105 | 15000 | 4 1/16 "3 1/16" 2 9/16 "2 1/16" | 3 1/16 "2 9/16" 2 1/16 " | |
| YG70 | 10000 | 4 1/16 "3 1/16" 2 9/16 "2 1/16" | 4 1/16 "3 1/16" 2 9/16 "2 1/16" | |
| YG35 | 5000 | 4 1/16 "3 1/8" 2 9/16 "2 1/16" | 4 1/16 "3 1/8" 2 9/16 "2 1/16" | |
| YG21 | 3000 | 4 1/16 "3 1/8" 2 9/16 "2 1/16" | 4 1/16 "3 1/8" 2 9/16 "2 1/16" |
قتل تكوين التحكم جيدا المنوع
يتكون مشعب الخنق من صمامات الخنق ، وصمامات البوابة ، وأنابيب الخطوط ، والتجهيزات ، ومقاييس الضغط ، ومكونات أخرى.
اقتل مبادئ عمل التحكم في الآبار المتعددة
عندما يرتفع الضغط داخل البئر ، فإن فتح / غلق صمامات الخانق (بما في ذلك الإختناقات اليدوية ، والموانع الهيدروليكية ، والمختنق الموجبة) على مشعب الخانق يمكن أن يسمح بإطلاق السائل داخل البئر للتحكم في ضغط الغلاف ، والذي يمكن نفخه مباشرة من خلال صمام البوابة إذا كان ضغط الغلاف مرتفعًا جدًا.
4. تصنيفات الضغط
مشعب القتل متاح بمعدلات ضغط تبلغ 2000 رطل / بوصة مربعة ، 3000 رطل / بوصة مربعة ، 5000 رطل / بوصة مربعة ، 10000 رطل لكل بوصة مربعة ، و 15000 رطل / بوصة مربعة ، ويمكن أيضًا أن يكون متاحًا عند طلب العميل.
تعليمات التشغيل
(1) يجب أن يكون ضغط العمل لجميع المكونات على مشعب الخنق متوافقًا مع ضغط مكدس مانع الانفجار BOP المستخدم.
(2) يجب تركيب مشعب الخانق في مكان يستطيع المشغل الوصول إليه بسهولة.يجب إجراء اختبار الضغط قبل التركيب ويجب أن يكون ضغط اختبار المقعد مساويًا لضغط التشغيل المقدر.
(3) يجب أن يكون أنبوب الخط مستويًا ومستقيمًا قدر الإمكان.في حالة دوران أنبوب الخط ، يتم استخدام أنبوب فولاذي مثني 120 درجة.يجب أن يكون تجويف أنبوب الخط كبيرًا بدرجة كافية.
(4) يجب تثبيت مقياس الضغط.
(5) في فصل الشتاء ، يمكن أن يعمل مشعب الخانق تحت ظروف درجات الحرارة المنخفضة.
