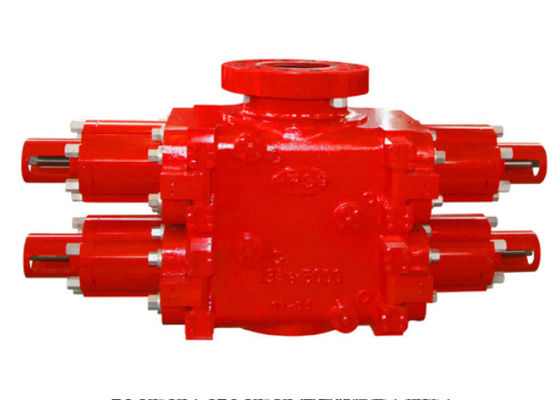

13 5/8 "-5000psi مزدوجة رام مانع الانفجار ، مصبوب ، نوع Shaffer ، مع أغطية قص
مقدمة
يقوم مانع الانفجار BOP ذو الكبش المزدوج بإغلاق الفراغ الحلقي بين الأنبوب والغلاف أو حفرة البئر
مانع الانفجار BOP ذو الكبش المزدوج يعلق ويثبت مانع الانفجار BOP ذو الكبش المزدوج مع منافذ جانبية يمكن استخدامه للاختناق والانفجار
يمكن استخدام مانع الانفجار BOP ذو الكبش المزدوج في التشغيل تحت الضغط
(يمكننا توفير مانع الانفجار BOP: حجم التجويف من 7 1/16 بوصة إلى 30 بوصة ، والضغط من 500 رطل لكل بوصة مربعة إلى 20000 رطل / بوصة مربعة ، غير محدود في القائمة أدناه)
| غرض | مواصفات Ram BOP | |||||||||||||
| الحجم والطراز | 7 1/16 ″ -3000 رطل / بوصة مربعة | 7 1/16 ″ -5000 رطل / بوصة مربعة | 7 1/16 ″ -100000 رطل / بوصة مربعة | 9 ″ -3000 رطل / بوصة مربعة | 9 ″ -5000 رطل / بوصة مربعة | 11 ″ -3000 رطل / بوصة مربعة | 11 ″ -5000 رطل / بوصة مربعة | 11 ″ -10000 رطل / بوصة مربعة | 13 5/8 ″ -3000 رطل / بوصة مربعة | 13 5/8 ″ -5000 رطل / بوصة مربعة | 13 5/8 ″ -10000 رطل / بوصة مربعة | 20 3/4 ″ -3000 رطل / بوصة مربعة | 21 1/4 ″ -5000 رطل / بوصة مربعة | 26 3/4 بوصة -3000 رطل / بوصة مربعة |
| مم / في التجويف (مم / بوصة) |
179.4 7 1/16 |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
679.4 26 3/4 |
| ضغط العمل المقدر (MPa / psi) |
21 3000 |
35 5000 |
70 10000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
70 10000 |
21 3000 |
35 5000 |
70 10000 |
21 3000 |
35 5000 |
21 3000 |
| ضغط اختبار الضغط الهيدروستاتيكي (MPa / psi) |
31.5 4500 |
52.5 7500 |
105 15000 |
31.5 4500 |
52.5 7500 |
31.5 4500 |
52.5 7500 |
105 15000 |
31.5 4500 |
52.5 7500 |
105 15000 |
31.5 4500 |
70 10000 |
31.5 4500 |
| ضغط العمل المقدر بالتحكم الهيدروليكي (MPa / psi) | 21/3000 | |||||||||||||
| أنبوب ختم ضغط العمل الهيدروليكي الموصى به (MPa / psi) | 1218 ~ 1522 رطل / بوصة مربعة | |||||||||||||
| حجم الكباش المفتوحة مجموعة واحدة | 36 لتر | |||||||||||||
| حجم لإغلاق مجموعة الكباش | 40 لتر | |||||||||||||
| مخرج الزيت الهيدروليكي | معاهدة عدم الانتشار 1 " | |||||||||||||
| درجة حرارة المعدن | T-20/250 (-29 ℃ ～ 121 ℃) | |||||||||||||
| درجة الحرارة غير المعدنية | باب (-18 ℃ ~ 66 ~ 93 ℃) | |||||||||||||
| مادة متوسطة تتلامس مع سائل البئر | وفقًا لـ NACE MR-01-75 ، تلبية API 16A 4th Edition Standard | |||||||||||||
