7 1/16 بوصة 5000psi القص رام بوب مانع الانفجار
مقدمة منمانع انفجار رام بوب
يتم استخدام مانع الانفجار Ram Bop Blowout لإغلاق رأس البئر أثناء اختبار الزيت ، وصيانة الآبار ، والانتهاء ، والعمليات الأخرى لمنع حوادث الانفجار.فهو يجمع بين وظيفتي الختم الكامل ونصف الختم.تتميز بخصائص الهيكل البسيط ، والتشغيل السهل ، ومقاومة الضغط العالي ، وما إلى ذلك ، Ram Bop Blowout Preventer هو جهاز رأس بئر آمن يستخدم بشكل شائع في حقول النفط لمنع الانفجارات.
مانع انفجار رام بوبالمعلمة
| نموذج |
بنات لفتح (1 مجموعة) |
بنات للإغلاق (1 مجموعة) |
نسبة الإغلاق | أبعاد التجميع (in) | الوزن التقريبي (رطل) | ||||||
| الطول (L) | العرض (ث) | الارتفاع (H) | |||||||||
| Flg × Flg | الأمراض المنقولة جنسياً × الأمراض المنقولة جنسياً | Flg × Std | Flg × Flg | الأمراض المنقولة جنسياً × الأمراض المنقولة جنسياً | Flg × Std | ||||||
| 4 1/16 ″ -20،000psi (واحد RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
| 4 1/16 ″ -20،000psi (مزدوج RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16 ″ -20،000psi (واحد RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16 ″ -20،000psi (مزدوج RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
| 11 ″ -20،000psi (واحد RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11 ″ -20،000psi (مزدوج RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
| 18 3/4 ″ -20،000psi (مزدوج RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |

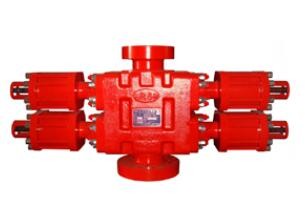

المزدوج رام بوبميزة
1) الشكل بشكل عام ، يكون جسم مانع الانفجار BOP مشابهًا للمربع ، وفي المنتصف يوجد تجويف رأسي يتم من خلاله الأنابيب
يمكن أن تمر وتجاويف الكبش التي يتحرك فيها الكبش في الاتجاه الأفقي.
2) أنواع التوصيل أنواع التوصيل الثلاثة هي الوصلات العلوية والسفلية المرصعة ، والحواف ، والمثبتة.الأحجاممن الفلنجات ، والمسامير ، والمشابك ، والأخاديد الحلقية كلها تتوافق مع معايير API.
