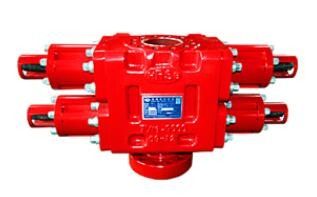

7 1/16 ″ 3000psi Bop Blowout Preventer 16A Bop Oil Rig
سمات:
1. الجسم والباب الجانبي لمانع الانفجار Bop Blowout مصنوعان من سبائك الصلب.
2. مانع الانفجار Bop استخدم مجموعة حلقات الختم لتحسين إحكام إغلاق الباب الجانبي ؛
3. مانع انفجار بوب استخدم كبش عائم.يتم فصل مطاط الكبش الأمامي عن مطاط الكبش العلوي ، مما يجعله أكثر موثوقية في الختم وأسهل في التغيير ؛
4. استخدام طريقة الزيت المدفون داخل الجسم.يتم فصل مفصلة التحميل عن المفصلة الهيدروليكية ؛
5. مانع الانفجار Bop بهيكل المفصل المدمج يجعل من السهل التجميع والتفكيك.
المزدوج رام مانع الانفجار Paremeter
| نموذج |
بنات لفتح (1 مجموعة) |
بنات للإغلاق (1 مجموعة) |
نسبة الإغلاق | أبعاد التجميع (in) | الوزن التقريبي (رطل) | ||||||
| الطول (L) | العرض (ث) | الارتفاع (H) | |||||||||
| Flg × Flg | الأمراض المنقولة جنسياً × الأمراض المنقولة جنسياً | Flg × Std | Flg × Flg | الأمراض المنقولة جنسياً × الأمراض المنقولة جنسياً | Flg × Std | ||||||
| 4 1/16 ″ -20،000psi (واحد RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
| 4 1/16 ″ -20،000psi (مزدوج RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16 ″ -20،000psi (واحد RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16 ″ -20،000psi (مزدوج RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
| 11 ″ -20،000psi (واحد RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11 ″ -20،000psi (مزدوج RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
| 18 3/4 ″ -20،000psi (مزدوج RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
ميزة منع انفجار ذاكرة الوصول العشوائي المزدوجة
1) الشكل بشكل عام ، يكون جسم مانع الانفجار BOP مشابهًا للمربع ، وفي المنتصف يوجد تجويف رأسي يتم من خلاله الأنابيب
يمكن أن تمر وتجاويف الكبش التي يتحرك فيها الكبش في الاتجاه الأفقي.
2) أنواع التوصيل أنواع التوصيل الثلاثة هي الوصلات العلوية والسفلية المرصعة ، والحواف ، والمثبتة.تتوافق جميع أحجام الفلنجات والبراغي والمشابك والأخاديد الحلقية مع معايير API.
