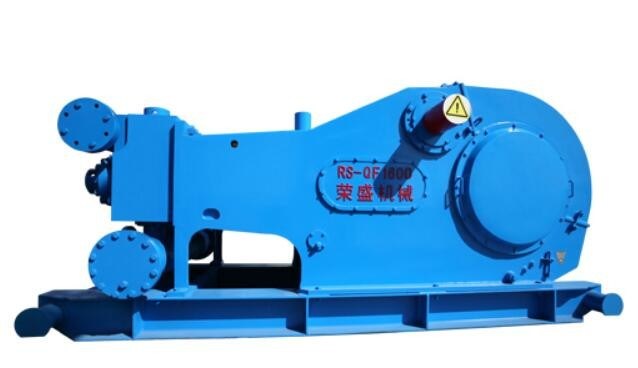

مضخة الطين QF1600 لهيكل حفر آبار المياه
مواصفات مضخة الطين لحفر آبار المياه:
مدخلات الطاقة المقدرة: 1193 كيلو واط (1600 حصان)
السكتة الدماغية في الدقيقة: 130 شوط في الدقيقة
طول السكتة الدماغية: 279.4 ملم (11 بوصة)
نسبة التروس: 3.778: 1
الأعلى.ضغط العمل: 34.5 ميجا باسكال (5000 رطل / بوصة مربعة)
الصمام: API # 7
الحد الأقصى لحجم البطانة: 180 ملم (7 بوصات)
شفة مدخل الشفط: شفة 254 مم (10 بوصة)
شفة مخرج التفريغ: شفة 103 مم (41/16 بوصة) ، 34.5 ميجا باسكال (5000 رطل / بوصة مربعة)
الأبعاد الكلية (L × W × H): 4359 × 2219 × 1939 مم 3 (14.3 × 7.28 × 6.36 قدم 3)
الوزن التقريبي: 18880 كجم (41623 رطلاً)
معلماتمضخة الطين لحفر آبار المياه
| حجم البطانة | في | 7 | 6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
| ضغط التفريغ | الآلام والكروب الذهنية |
23.7
|
25.5
|
27.5
|
29.8
|
32.3 |
34.5
|
| رطل |
3440
|
3700
|
3990 |
4320 |
4685
|
5000
|
|
| السكتة الدماغية في الدقيقة (SPM) |
قوة كيلوواط (HP) |
النزوح L / s (GPM) | |||||
| 140 |
1285
(1723)
|
48.9
(775.0)
|
45.5
(721.1)
|
42.2
(668.8)
|
39.0
(618.1)
|
35.9
(569.0)
|
30.2
(478.6)
|
| 130 |
* 1193
(1600)
|
45.2
(716.4)
|
42.0
(665.7)
|
39.0
(618.1)
|
36.0
(570.6)
|
33.2
(526.2)
|
27.9
(442.2)
|
| 120 |
1101
(1477)
|
41.7
(660.9
|
38.7
(613.4)
|
35.9
(569.0)
|
33.2
(526.2)
|
30.6
(485.0)
|
25.7
(407.3)
|
| 110 |
1009
(1354)
|
38.2
(605.5)
|
35.5
(562.6)
|
32.9
(521.4)
|
30.4
(481.4)
|
28.0
(443.8)
|
23.6
(374.0)
|
| 100 |
918
(1231)
|
34.7
(550.0)
|
32.3
(512.0)
|
29.9
(473.9)
|
27.7
(439.0)
|
25.5
(404.2)
|
21.4
(339.2)
|
| 50 |
459
(615)
|
17.3
(274.2)
|
16.1
(255.2)
|
14.9
(236.1)
|
13.8
(218.7)
|
12.7
(201.3)
|
10.7
(169.6)
|
| 1 |
9.18
(12.3)
|
0.347
(5.50)
|
0.323
(5.12)
|
0.299
(4.74)
|
0.277
(4.39)
|
0.255
(4.04)
|
0.214
(3.39)
|
| - بيانات الأداء محسوبة بنسبة 90٪ كفاءة ميكانيكية وكفاءة حجمية 100٪. | |||||||
| - يعرض * SPM الموصى به وطاقة الإدخال عندما تعمل مضخة الطين بشكل مستمر. | |||||||
الشخصيات الهيكلية:
· يعتمد العمود المرفقي لمضخة الطين لحفر آبار المياه على هيكل مُجمع ، والمواد عبارة عن سبائك فولاذية عالية الجودة مطروقة.تتميز المضخة بخصائص الوزن الخفيف ، وسعة الحمل الكبيرة ، وقوة مقاومة التعب العالية ، والتوازن الكامل بحيث تعمل المضخة بسلاسة أكبر.
· العتاد هو ناقل حركة متعرج.يتم معالجة سطح السن عن طريق الكربنة وعملية التبريد ، وفي عملية الطحن ، تكون صلابة سطح السن عالية ، وخطأ شكل السن صغير.إنها تتميز بقدرة تحمل كبيرة ، مقاومة قوية للتآكل ضد التنقر ، دقة نقل عالية ، ثبات عالي ، وما إلى ذلك.
· دليل صب لوحة سبائك النحاس.بالمقارنة مع لوحة الحديد الزهر التقليدية ، فإن الدليل لديه قدرة عالية وعمر خدمة طويل.
· الهيكل الرئيسي للطرف الهيدروليكي ومضخات F التقليدية متماثلان.
· مضخة الطين RS-QF1600 لحفر آبار المياه مقارنة بمضخة F1600 العادية ، تتميز الآلة بأكملها بمعدل فقدان الوزن بنسبة 28.3٪ ، وهو أكثر ملاءمة للرفع والنقل.
