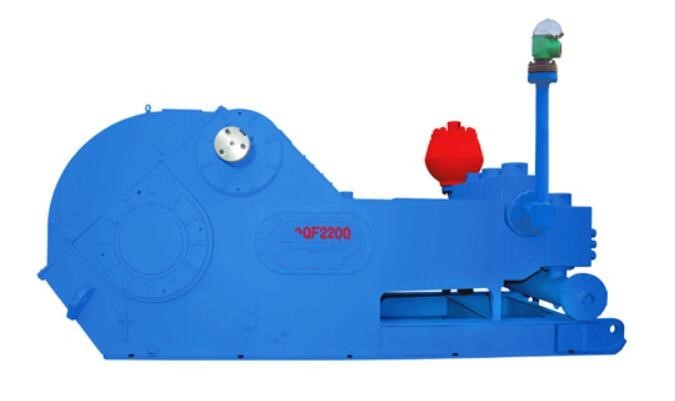

QF2200 مضخة طين حفر المكبس الثلاثي في حقل النفط
مواصفات مضخة الطين الحفر المكبس الثلاثي:
مدخلات الطاقة المقدرة: 1641 كيلو واط (2200 حصان) السكتة الدماغية في الدقيقة: 110 SPM
طول الشوط: 330.2 ملم (13 بوصة) نسبة التروس: 3.969: 1
الأعلى.ضغط العمل: 52 ميجا باسكال (7500 رطل / بوصة مربعة) الصمام: API # 8
الحد الأقصى لحجم البطانة: 230 ملم (9 1/20 بوصة)
شفة مدخل الشفط: شفة 254 مم (10 بوصة)
شفة مخرج التفريغ: 130.2 مم (5 1/8 بوصة) شفة ، 70 ميجا باسكال (10000 رطل لكل بوصة مربعة) الأبعاد الكلية (L × W × H): 5065 × 2667 × 2137 مم 3 (16.62 × 8.75 × 7.01 قدم 3) الوزن التقريبي: 28380 كجم (62567 رطل)
معلماتمضخة طين حفر المكبس الثلاثي
| حجم البطانة | مم |
230
|
220
|
210
|
200
|
190
|
180
|
170
|
160
|
150
|
140
|
| ضغط التفريغ | الآلام والكروب الذهنية |
19.5
|
21.7
|
23.5
|
25.8
|
28.7
|
31.9
|
35.8
|
40.4
|
46.0
|
51.7
|
| رطل |
2823
|
3141
|
3402
|
3735
|
4155 |
4618 |
5183
|
5849
|
6660
|
7500
|
|
| السكتة الدماغية في الدقيقة (SPM) |
قوة كيلوواط (HP) |
النزوح L / s (GPM) | |||||||||
| 110 |
1640
(2200)
|
75.5
|
69
|
62.9
|
57.1
|
51.5
|
46.2
|
41.2
|
36.5
|
32.1
|
28
|
| 100 |
1490
(2000)
|
68.6
|
62.7
|
57.2
|
51.9
|
46.8
|
42.0
|
37.5
|
33.2
|
29.2
|
25.5
|
| 90 |
1342
(1800)
|
61.8
|
56.5
|
51.5
|
46.7
|
42.1
|
37.8
|
33.7
|
29.9
|
26.3
|
22.9
|
| 80 |
1192
(1600)
|
54.9
|
50.2
|
45.7
|
41.5
|
37.5
|
33.6
|
30.0
|
26.5
|
23.3
|
20.3
|
| 50 |
745.5
(1000)
|
34.3
|
31.4
|
28.6
|
25.9
|
23.4
|
21.0
|
18.7
|
16.6
|
14.6
|
12.7
|
| 1 |
14.9
(20)
|
0.68
|
0.63
|
0.57
|
0.52
|
0.47
|
0.42
|
0.37
|
0.33
|
0.29
|
0.25
|
| - بيانات الأداء محسوبة بنسبة 90٪ كفاءة ميكانيكية وكفاءة حجمية 100٪. | |||||||||||
| - يعرض * SPM الموصى به وطاقة الإدخال عندما تعمل مضخة الطين بشكل مستمر. | |||||||||||
تفاصيل
مضخة طين حفر مكبس ثلاثي F2000 هو ثابت ومضغوط في الهيكل وصغير الحجم ، مع أداء وظيفي جيد ، والذي يمكن أن يتكيف مع المتطلبات التكنولوجية للحفر مثل ضغط المضخة المرتفع لحقل النفط والإزاحة الكبيرة ، إلخ.
يمكن الحفاظ على مضخة طين الحفر بمكبس ثلاثي من سلسلة F عند معدل شوط منخفض لسكتة دماغية طويلة ، مما يحسن بشكل فعال أداء مياه التغذية لمضخات الطين ويطيل من عمر خدمة نهاية السائل.
يمكن لمثبت الشفط ، بهيكله المتقدم والخدمة الموثوقة ، تحقيق أفضل تأثير للتخزين المؤقت.تتبنى نهايات الطاقة لمضخات الطين سلسلة F مزيجًا موثوقًا به من التشحيم القسري والتشحيم بالرش لزيادة عمر خدمة نهايات الطاقة.
