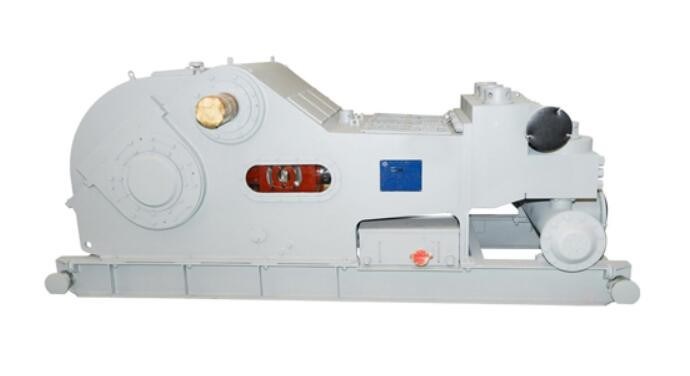

QF1600HL مضخة حفر آبار المياه خفيفة الوزن
تفاصيل
QF1600HL ضوء الضغط العاليمضخة حفر آبار المياه القائمة على الطينعلى هيكل نهاية طاقة المضخة الخفيفة QF1600.تمت ترقية هيكل نهاية السوائل.QF1600HLمضخة الطين حفر آبار المياهامتص مزايا مضخة الحفر الموجودة.تم تحسين الهيكل والمعلمات باستخدام طريقة التصميم الحديثة.المضخة صغيرة الحجم وخفيفة الوزن.يمكن استخدامه في مناسبات الحد من مؤشر الحجم والجودة ، مثل المناطق البحرية والمستنقعات والغابات للحفر.يمكنها أيضًا تلبية متطلبات تقنية الحفر النفاث عالي الضغط.يمكن أن يصل ضغط العمل الأقصى إلى 51.7 ميجا باسكال (7500 رطل / بوصة مربعة).بالمقارنة مع المضخة F-1600HL ، فإن خسارة وزن الماكينة بالكامل هي 5.5 طن.ولها مزايا الهيكل المتقدم ، وخفة الوزن ، والعمل المستقر ، والعمر الطويل ، وسهولة الصيانة ، وما إلى ذلك.
معلماتمضخة طين حفر آبار المياه QF1600HL
| حجم البطانة | في | 7 | 6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
5 | 4 1/2 |
| ضغط التفريغ | الآلام والكروب الذهنية |
23.7
|
25.56
|
27.6
|
29.8
|
32.31
|
38.5
|
46.79
|
51.7
|
| رطل |
3437
|
3706
|
4002 |
4321 |
4685
|
5583
|
6785
|
7500
|
|
| السكتة الدماغية في الدقيقة (SPM) |
قوة كيلوواط (HP) |
النزوح L / s (GPM) | |||||||
|
140
|
1285
(1723
|
48.6
(770.3)
|
45.2
(716.4)
|
41.9
(664.1)
|
38.8
(615.0)
|
35.7
(565.8)
|
30.0
(475.5)
|
24.8
(393.0)
|
20.1
(318.6)
|
|
* 130
|
* 1193
(1600)
|
45.2
(716.4)
|
42.0
(665.7)
|
38.9
(616.5)
|
36.0
(570.6)
|
33.2
(526.2)
|
27.9
(442.2)
|
23.0
(364.5)
|
18.6
(294.8)
|
| 120 |
1101
(1477)
|
41.7
(660.9)
|
38.7
(613.4)
|
35.9
(569.0)
|
33.2
(526.2)
|
30.6
(485.0)
|
25.7
(407.3)
|
21.2
(336.0)
|
17.2
(272.6)
|
| 110 |
1009
(1354)
|
38.2
(605.5)
|
35.5
(562.7)
|
32.9
(521.5)
|
30.5
(483.4)
|
28.0
(443.8)
|
23.6
(374.0)
|
19.5
(309.0)
|
15.8
(250.4)
|
| 100 |
918
(1231)
|
34.7
(550.0)
|
32.3
(512.0)
|
30.0
(475.5)
|
27.7
(439.0)
|
25.5
(404.2)
|
21.4
(339.2)
|
17.7
(280.5)
|
14.3
(226.6)
|
| 50 |
459
(615)
|
17.4
(275.8)
|
16.1
(255.2)
|
15.0
(237.8)
|
13.8
(218.7)
|
12.7
(201.3)
|
10.7
(169.6)
|
8.8
(139.5)
|
7.2
(114.1)
|
| 1 |
9.18
(12.3)
|
0.347
(5.50)
|
0.323
(5.12)
|
0.300
(4.75)
|
0.277
(4.39)
|
0.255
(4.04)
|
0.214
(3.39)
|
0.177
(2.81)
|
0.143
(2.27)
|
| - بيانات الأداء محسوبة بنسبة 90٪ كفاءة ميكانيكية وكفاءة حجمية 100٪. | |||||||||
| - يعرض * SPM الموصى به وطاقة الإدخال عندما تعمل مضخة الطين بشكل مستمر. | |||||||||
مضخة طين حفر آبار المياه QF1600HLتخصيص :
مدخلات الطاقة المقدرة: 1193 كيلو واط (1600 حصان)
السكتة الدماغية في الدقيقة: 130 شوط في الدقيقة
طول السكتة الدماغية: 279.4 ملم (11 بوصة)
نسبة التروس: 3.778: 1
الأعلى.ضغط العمل: 52 ميجا باسكال (7500 رطل / بوصة مربعة)
الخامسألف: API # 7
الحد الأقصى لحجم البطانة: 180 ملم (7 بوصة)
شفة مدخل الشفط: شفة 304.8 مم (12 بوصة)

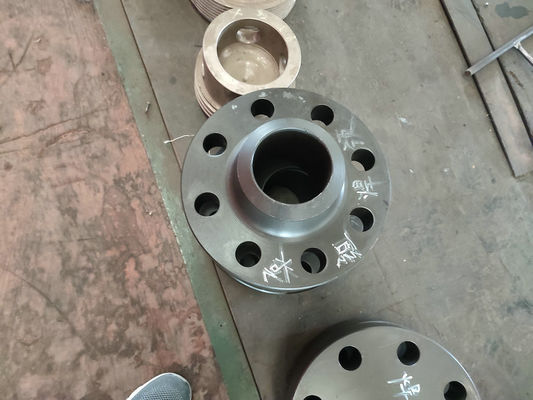

شفة مخرج التفريغ: شفة 103 مم (4 1/16 بوصة) ، 70 ميجا باسكال (10000 رطل / بوصة مربعة)
الأبعاد الكلية (L × W × H): 4804 × 2219 × 1984 مم 3 (15.76 × 7.28 × 6.51 قدم 3)
الوزن التقريبي: 22380 كجم (49339 رطلاً)
