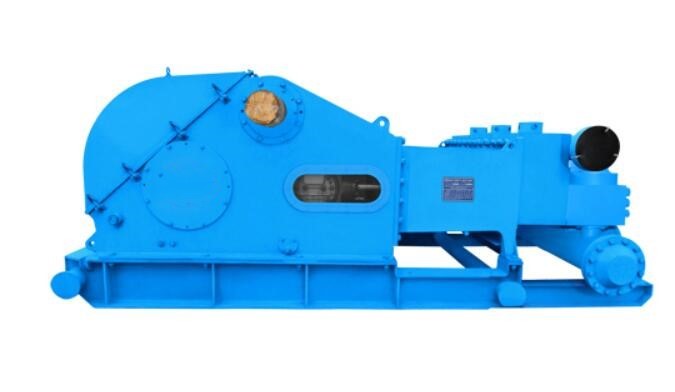

F1600FTL Rig Mud Pump 1193 KW مضخة الطين الهيدروليكية
إطار مضخة الطين F1600FTL Rig هو هيكل منقسم.لا يزيد الوزن الأقصى لوحدة واحدة للمضخة المنقسمة عن 8818.5 رطل (4000 كجم).يمكن نقل مضخة الطين F1600FTL بالطائرة.يلبي احتياجات الحفر في الغابة والأماكن الأخرى التي تكون فيها حركة المرور غير مريحة.يتم إستخدام أسطوانة السائل على شكل L على طرف السائل.يمكن أن يصل ضغط العمل الأقصى إلى 51.7 ميجا باسكال (7500 رطل / بوصة مربعة).
معلماتمضخة الطين F1600FTL
| حجم البطانة | في |
7 1/4
|
7 | 6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
5 |
4 1/2
|
| ضغط التفريغ | الآلام والكروب الذهنية |
22.0
|
23.6
|
25.4
|
27.4
|
29.7
|
32.2
|
38.3
|
46.3
|
51.7
|
| رطل |
3190
|
3422
|
3683
|
3973 |
4307 |
4669
|
5555
|
6715
|
7500
|
|
| السكتة الدماغية في الدقيقة (SPM) |
قوة كيلوواط (HP) |
النزوح L / s (GPM) | ||||||||
| 120 |
1193
(1600)
|
48.71
(772.0)
|
45.41
(719.7)
|
41
(649.8)
|
39.15
(620.5)
|
36.20
(573.7)
|
33.36
(528.7)
|
28.03
(444.2)
|
23.17
(367.2)
|
18.77
(281.7)
|
| 110 |
1093
(1466)
|
44.65
(707.7)
|
41.63
(659.8)
|
38.07
(603.4)
|
35.89
(568.8)
|
33.18
(525.9)
|
30.58
(484.7)
|
25.69
(407.1)
|
21.24
(336.6)
|
17.20
(272.6)
|
| 100 |
994
(1333)
|
40.59
(643.3)
|
37.84
(599.7)
|
35.18
(557.6)
|
32.63
(517.1)
|
30.17
(478.2)
|
27.8
(440.6)
|
23.36
(370.2)
|
19.31
(306.0)
|
15.64
(248.1)
|
| 90 |
895
(1200)
|
36.53
(579.0)
|
34.06
(539.8)
|
31.67
(501.9)
|
29.36
(465.3)
|
27.15
(430.3)
|
25.02
(396.5)
|
21.02
(333.1)
|
13.38
(212.0)
|
14.08
(223.2)
|
| 50 |
497
(666)
|
20.29
(321.6)
|
18.92
(299.8)
|
17.59
(278.8)
|
16.31
(258.5)
|
15.08
(239.0)
|
13.9
(220.3)
|
11.68
(185.1)
|
9.65
(152.9)
|
7.82
(123.9)
|
| 1 |
9.94
(13.3)
|
0.406
(6.43)
|
0.3784
(6.00)
|
0.3518
(5.57)
|
0.3518
(5.57)
|
0.3263
(5.17)
|
0.278
(4.40)
|
0.2336
(3.70)
|
0.1931
(3.06)
|
0.1564
(2.48)
|
| - بيانات الأداء محسوبة بنسبة 90٪ كفاءة ميكانيكية وكفاءة حجمية 100٪. | ||||||||||
| - يعرض * SPM الموصى به وطاقة الإدخال عندما تعمل مضخة الطين بشكل مستمر. | ||||||||||
مواصفات مضخة الطين F1600FTL:
طاقة الإدخال المقدرة: 1193 كيلو واط (1600 حصان)
السكتة الدماغية في الدقيقة: 120 شوط في الدقيقة
طول السكتة الدماغية: 304.8 ملم (12 بوصة)
نسبة التروس: 4.206: 1
الأعلى.ضغط العمل: 52 ميجا باسكال (7500 رطل / بوصة مربعة)
الصمام: API # 7
الحد الأقصى لحجم البطانة: 184 مم (7 1/4 بوصة)
شفة مدخل الشفط: شفة 304.8 مم (12 بوصة)
شفة مخرج التفريغ: شفة 103 مم (4 1/16 بوصة) ، 70 ميجا باسكال (10000 رطل / بوصة مربعة)
الأبعاد الكلية (الطول × العرض × الارتفاع): 4959 × 2493 × 1951 مم 3 (16.27 × 8.18 × 6.40 قدمًا 3)
الوزن التقريبي: 26190 كجم (57739 رطلاً)
