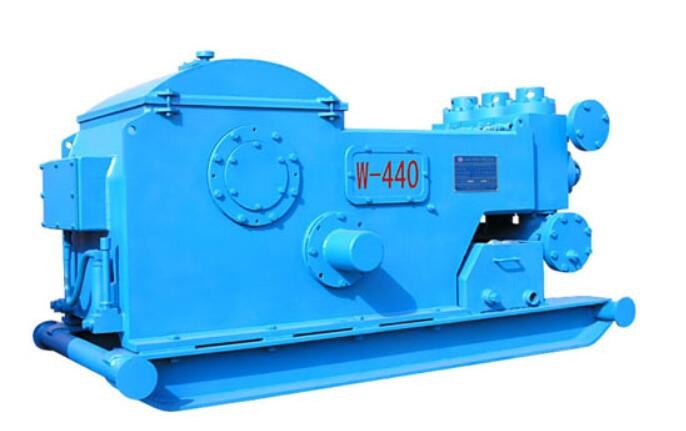

W-440 مضخة الطين الثلاثية بالوكالة
مواصفات مضخة الطين الزيتية W-440:
مدخلات الطاقة المقدرة: 328 كيلو واط (440 حصان) كحد أقصى.السكتة الدماغية في الدقيقة: 320 SPM ضربة التشغيل المستمرة: 220 SPM طول السكتة الدماغية: 152.4 ملم (6 بوصات)
نسبة التروس 4.578: 1
الأعلى.ضغط العمل: 34.5 ميجا باسكال (5000 رطل / بوصة مربعة) الصمام: API # 4
نهاية قضيب المكبس: API # SA2
الحد الأقصى لحجم البطانة: 114.3 ملم (4 1/2 بوصة)
شفة مدخل الشفط: 152.4 مم (6 بوصات) 150 رطلاً شفة
شفة مخرج التفريغ: 52.4 مم (2 1/16 بوصة) شفة ، 34.5 ميجا باسكال (5000 رطل لكل بوصة مربعة) الأبعاد الكلية (الطول × العرض × الارتفاع): 2478 × 1219 × 1103 مم 3 (8.13 × 4 × 3.62 قدم 3) الوزن التقريبي: 4463 كجم (9839 رطل)
معلمات W-440 Oil Rig Mud Pump
| حجم البطانة | في | 4 1/2 | 4 1/4 | 4 | 3 3/4 | 3 1/2 | 3 |
| ضغط التفريغ | الآلام والكروب الذهنية | 11.8 | 13.2 | 14.9 | 17.0 | 19.5 | 26.6 |
| رطل | 1711 | 1914 | 2160 | 2465 | 2828 | 3857 | |
| السكتة الدماغية في الدقيقة SPM | قوة كيلوواط (HP) | النزوح L / s (GPM) | |||||
| 320 |
328 (440) |
25.0 (396.3) |
22.3 (353.5) |
19.8 (313.8) |
17.4 (275.8) |
15.1 (239.3) |
11.1 (175.9) |
| 270 |
277 (371) |
21.1 (334.4) |
18.8 (298.0) |
16.7 (264.7) |
14.7 (233.0) |
12.8 (202.9) |
9.4 (149.0) |
| 220 |
226 (303) |
17.2 (272.6) |
15.3 (242.5) |
13.6 (215.6) |
11.9 (188.6) |
10.4 (164.8) |
7.6 (120.5) |
| 170 |
174 (234) |
13.3 (210.8) |
11.9 (188.6) |
10.5 (166.4) |
9.2 (145.8) |
8.0 (126.8) |
5.9 (93.5) |
| 120 |
123 (165) |
9.4 (149.0) |
8.4 (133.1) |
7.4 (117.3) |
6.5 (103.0) |
5.7 (90.3) |
4.2 (66.6) |
| 70 |
72 (96) |
5.5 (87.2) |
4.9 (77.7) |
4.3 (68.2) |
3.8 (60.2) |
3.3 (52.3) |
2.4 (38.0) |
| 1 |
1.03 (1.38) |
0.078 (1.236) |
0.070 (1.110) |
0.062 (0.983) |
0.054 (0.856) |
0.047 (0.745) |
0.035 (0.555) |
| ● بيانات الأداء محسوبة بنسبة 90٪ كفاءة ميكانيكية و 100٪ كفاءة حجمية. | |||||||
| حجم البطانة | في | 4 1/2 | 4 1/4 | 4 | 3 3/4 | 3 1/2 | 3 |
| الإزاحة | غال / مراجعة | 1.239 | 1.102 | 0.98 | 0.857 | 0.749 | 0.548 |
| لتر / ثانية | 17.2 | 15.3 | 13.6 | 11.9 | 10.4 | 7.6 | |
| ضغط التفريغ | رطل | 2494 | 2798.5 | 3146.5 | 3596 | 4118 | 5000 |
| الآلام والكروب الذهنية | 17.2 | 19.3 | 21.7 | 24.8 | 28.4 | 34.5 | |
| ● يتم حساب بيانات الأداء | بحلول الساعة 220 مساءً. | ||||||
W-440 Oil Rig Mud Pump التفاصيل
