المواصفات الفنية للمضخة الثلاثية أحادية الفعل W-446
مدخلات الطاقة المقدرة 368 كيلو واط (500 حصان)
حد أقصى 260 ضربة / دقيقة (260SPM)
تشغيل مستمر مع 220 ضربة في الدقيقة (220SPM)
الشوط 152.4 مم (6 ″)
نسبة التروس 4.578: 1
أقصى ضغط عمل 21 ميجا باسكال
غرفة الصمام API 4 #
أقصى قطر لبطانة الأسطوانة 6 ″
أقصى ضغط لمضخة بطانة الأسطوانة 9.17Mpa
فوهة شفط 8 بوصة شفة
3 ″ (900 #) شفة لمخرج أنبوب التفريغ
قطر عمود الترس 95.25 مم (3.75 ″)
مفتاح 22.174x15.9 ملم
الأبعاد الخارجية للمضخة: (باستثناء القاعدة) 2479X1219X1103 مم
الوزن 4513 كجم
الخصائص الهيكلية
تصميم الهيكل العام للآلة مضغوط ، صغير الحجم ، خفيف الوزن ، وزوج التروس عبارة عن ناقل حركة متعرج متكامل ، مع عزم دوران عالي للإرسال وتشغيل مستقر.العمود المرفقي عبارة عن عمود مرفقي متوازن بهيكل ملحوم مطروق ، وهو خفيف الوزن وخالي من الاهتزازات ويعمل بسلاسة.
يمكن استخدام المضخة المفردة ذات ثلاث أسطوانات W-446 على نطاق واسع في عمليات مختلفة في حقول النفط.تعتمد مواصفات بطانة الأسطوانة 41/2 "-6" على هيكل مكبس ، وهو مناسب لعمليات صيانة الآبار وحفر الآبار الضحلة.
الشهادات:
يفي بمعيار API 7K ، Q1.
العلامات التجارية:
يمكننا تزويد العلامات التجارية BOMCO / RONGSHENG / HH / QINGZHOU أيضًا.

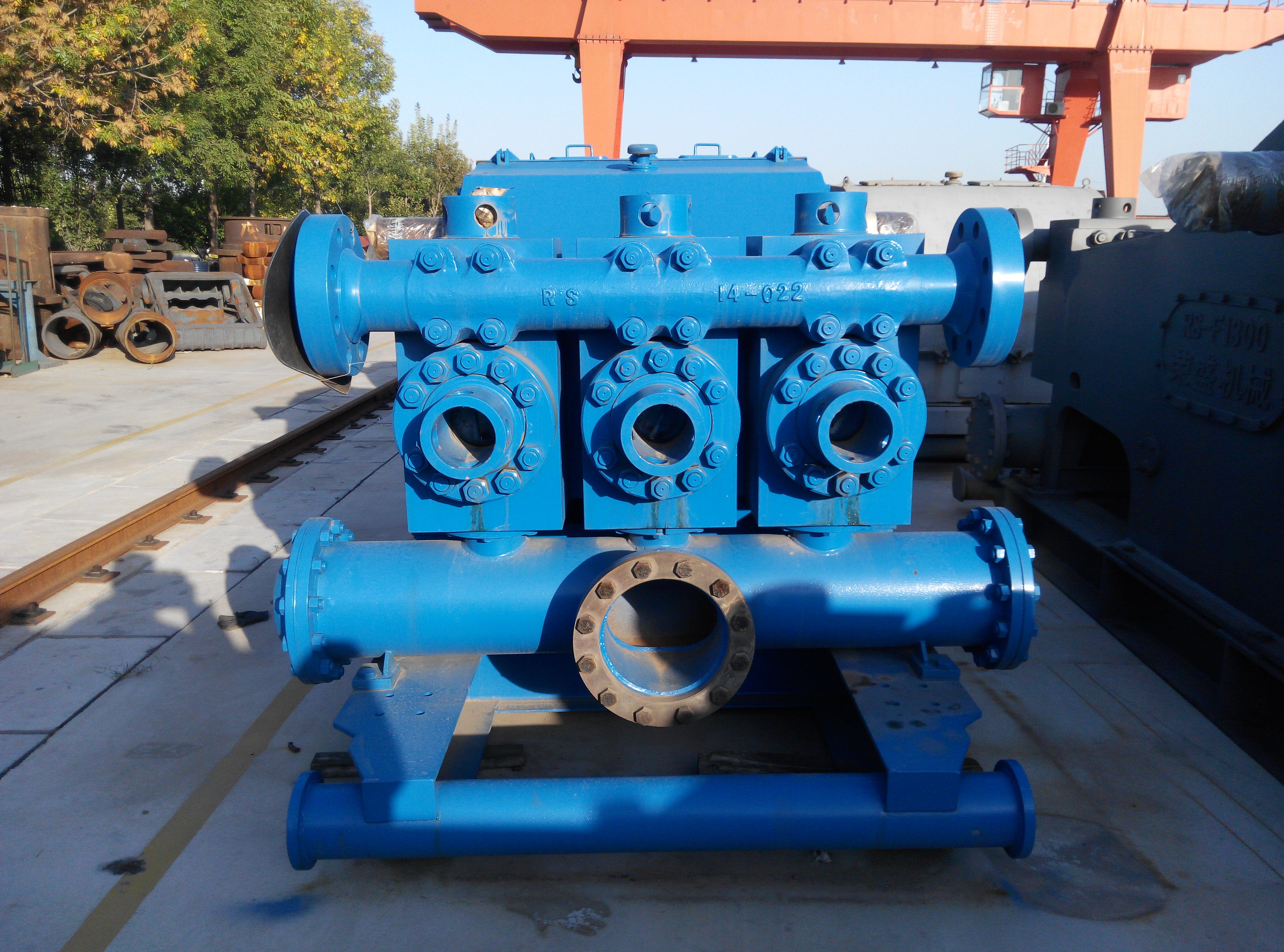

رسم:
