تفاصيل المنتج:
|
| مواصفة: | F500 | تصنيف مدخلات الطاقة: | 368 كيلو واط (500 حصان) |
|---|---|---|---|
| معدل تكرار السكتة الدماغية: | 165 ستوك / دقيقة （165SPM） | بضاعة: | 190.5 مم （7 1/2 " |
| نسبة العتاد: | 4.286: 1 | أقصى ضغط عمل: | 5000 رطل / بوصة مربعة |
| أقصى قطر لبطانة الأسطوانة: | 6 3/4 بوصة | معيار: | API 7K |
| إبراز: | مضخة حفر تعمل بالديزل API 7K,مضخة طين الحفر 500 حصان,مضخة طين حفر مدمجة |
||
معايير الأداء
| RS-F500 (النظام البريطاني) رسم تخطيطي علائقي لإزاحة وضغط مضخة الشبت | |||||||||||
| قطر سترة الاسطوانة | في | 6 3/4 | 6 1/2 | 6 | 5 1/2 | 5 | 4 1/2 | 4 | |||
| ضغط الإخراج | الآلام والكروب الذهنية | 9.2 | 10 | 11.7 | 13.9 | 16.8 | 20.8 | 26.3 | |||
| رطل | 1315 | 1430 | 1670 | 1985 | 2400 | 2970 | 3760 | ||||
| تردد السكتة الدماغية | مدخل الطاقة | النزوح L / s (لتر / ثانية) | |||||||||
| السكتة الدماغية / دقيقة | كيلوواط | قوة حصان | |||||||||
| 165 | 368 | 500 | 36.2 | 33.6 | 28.6 | 24 | 19.9 | 16.1 | 12.7 | ||
| 150 | 334.5 | 455 | 32.9 | 30.55 | 26 | 21.8 | 18.1 | 14.64 | 11.55 | ||
| 140 | 312.2 | 424 | 30.72 | 28.51 | 24.27 | 20.36 | 16.88 | 13.66 | 10.78 | ||
| 130 | 289.9 | 394 | 28.52 | 26.47 | 22.53 | 18.91 | 15.68 | 12.68 | 10.01 | ||
| 120 | 267.6 | 364 | 26.33 | 24.44 | 20.8 | 17.45 | 14.47 | 11.71 | 9.24 | ||
| 110 | 245.3 | 333 | 24.1 | 22.4 | 19.07 | 16 | 13.27 | 10.73 | 8.46 | ||
| 1 | 2.23 | 3.03 | 0.219 | 0.204 | 0.173 | 0.145 | 0.121 | 0.098 | 0.077 | ||
| ضبط الكفاءة الميكانيكية η = 90٪ ، معامل الكتلة α = 100٪ ، الكفاءة الحجمية = 100٪ | |||||||||||
المواصفات الفنية

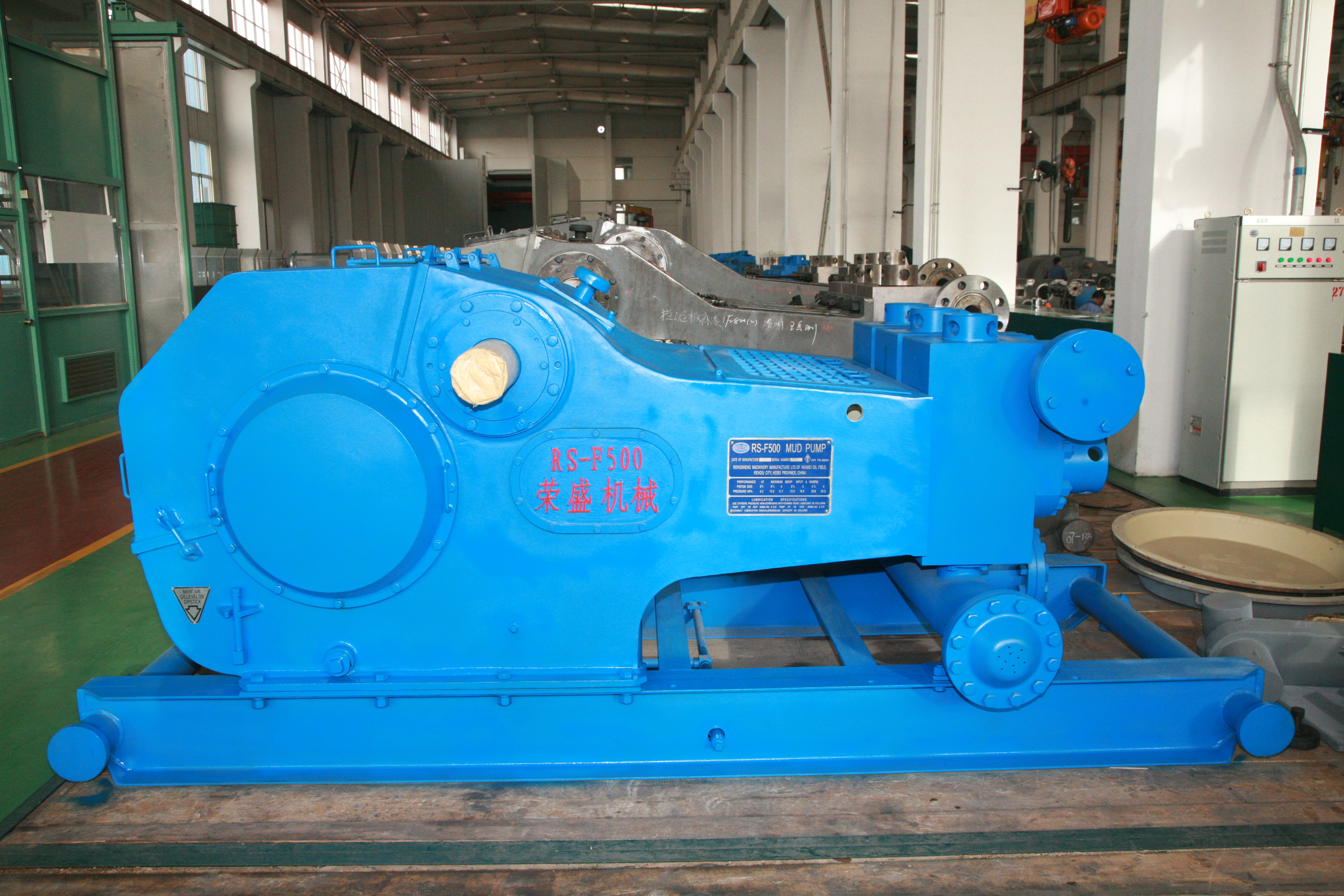

| حدود | نموذج لمضخة الشبت |
| RS-F500 | |
| مدخلات الطاقة المقدرة | 368 كيلو واط (500 حصان) |
| معدل تكرار السكتة الدماغية | 165 ستوك / دقيقة (165SPM) |
| بضاعة | 190.5 ملم (7 1/2 بوصة) |
| نسبة العتاد | 4.286: 1 |
| أقصى ضغط عمل | 34.5 ميجا باسكال (5000 رطل / بوصة مربعة) |
| قفص | API # 5 |
| أقصى قطر لبطانة الأسطوانة | 6 3/4 ″ |
| أقصى ضغط ضخ لبطانة الأسطوانة | 9.2 ميجا باسكال |
| أنبوب الشفط | 203.2 ملم (8 بوصة) |
| أنبوب مخرج | شفة مقاس 4 بوصات (5000 رطل لكل بوصة مربعة) |
| قطر رمح الجناح | 139.7 مم (5 1/2 بوصة) |
| مفتاح | 31.75 × 31.75 ملم (1 1 / 4x1 1/4) ″ |
| الأبعاد الخارجية (الجهاز الرئيسي) | 3639 × 2369 × 2315 |
| الوزن (الآلة الرئيسية) | 9543 كجم |
رسم:
