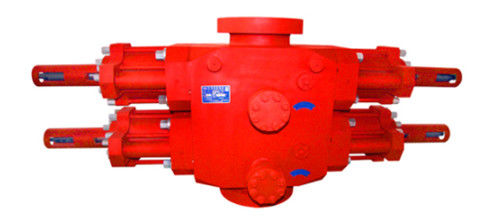

مانع الانفجار BOP ذو مكبس مزدوج من نوع كاميرون ، مع أغطية قص وأغطية قياسية ، قادر على قص أنبوب حفر بدرجة 5 "G105. فئة درجة حرارة المواد المعدنية T-20/350 ، فئة درجة حرارة المواد غير المعدنية هي -18 -121 ℃ (BAB) يتوافق مانع الانفجار BOP مع أحدث معايير API 16A ، ويلبي مقاومة NACE 0175 ، H2S ، الكباش قابلة للتبديل مع كاميرون ، وهي مصنوعة في الصين ، مع تسليم قصير.
تيفنيسانتزاعمن دضعف رأنا BOP مع Booster
| غرض |
كبش واحد بوب (مع الداعم) |
مضاعفة ذاكرة الوصول العشوائي BOP (غرفة واحدة مع الداعم) |
||
| نموذج | 13 5/8 "-5000 رطل / بوصة مربعة | 13 5/8 "-5000 رطل / بوصة مربعة | ||
| نوع الاتصال العلوي | رصع | مشفه | رصع | مشفه |
| نوع الاتصال السفلي | مشفه | مشفه | مشفه | مشفه |
| الوزن كجم | 5680 | 5888 | 10371 | 10651 |
| ارتفاع مم | 750 | 960 | 1285 | 1495 |
| الجاذبية G مم | 490 | 515 | 805 | 830 |
| مستوى متطلبات الأداء | PR2 | |||
| تجويف | 346.1 ملم (13 5/8) | |||
| اختبار ضغط الضغط الهيدروستاتيكي | 51.8 ميجا باسكال (7500 رطل / بوصة مربعة) | |||
| ضغط العمل المقدر | 34.5 ميجا باسكال (5000 رطل / بوصة مربعة) | |||
| ضغط قوة نظام التحكم الهيدروليكي | 31.1 ميجا باسكال (4500 رطل / بوصة مربعة) | |||
| تصنيف ضغط العمل لنظام التحكم الهيدروليكي | 20.7 ميجا باسكال (3000 رطل لكل بوصة مربعة) | |||
| ضغط تشغيل نظام التحكم الهيدروليكي الموصى به | 8.4 ～ 10 .5 ميجا باسكال (1،222 1518 رطل / بوصة مربعة) | |||
| قطر الاسطوانة | 342.9 ملم (13 1/2 بوصة) | |||
| قطر الداعم | 250 مم (9 7/8 ″) | |||
| يتطلب حجم الزيت عن طريق فتح زوج واحد من الكبش | 41 لتر | |||
| حجم الزيت المطلوب بإغلاق زوج واحد من الكبش | 43 لتر | |||
| حجم الزيت المطلوب بإغلاق زوج واحد من الكبش (معزز) | 63 لتر | |||
| خيط واجهة لخط أنبوب التحكم الهيدروليكي | معاهدة عدم الانتشار 1 | |||
| مواصفات المنفذ الجانبي | 3 1/8 ″ -5000 رطل / بوصة مربعة | |||
| تقييم درجة الحرارة | T-20/250 (-29 ～ 121 ℃) (أو موضوع العقد) | |||
| درجات حرارة المواد المعدنية | T20 / 250 (-29 ~ 121 ℃) (أو موضوع العقد) | |||
| درجات حرارة المواد المعدنية | BAB (ضغط منخفض للغاية -18 درجة مئوية ، ودرجة حرارة عالية مستمرة 66 درجة مئوية ، ودرجة حرارة عالية للغاية 93 درجة مئوية) (أو تخضع للعقد) | |||
| نسبة الإغلاق | 10.83: 1 | |||
| نسبة الإغلاق (مع الداعم) | 17.4: 1 | |||
| حجم ذاكرة الوصول العشوائي للتركيب |
CSO ، 2 3/8 ″ ، 2 7/8 ″ ، 3 1/2 ، 4 1/2 ″ ، 5 ، 5 1/2 ″ ، 7 ، 9 5/8 ″ ، 9 7/8 ″ ، 4 ، 10 3/4 ، 7 5/8 ، 6 5/8 ، 7 1/2 ″ ، 2 7/8 ～ 5 ″ ، 3 1/2 ″ 5 1/2 ، 41 / 2 ″ ～ 7 ، 2 3/8 ″ ～ 3 1/2 ″ ، 3 1/2 ″ ～ 5 7/8 ، 3 1/2 ″ ثقب مزدوج ، 2 7/8 ثقب مزدوج ، 2 7/8 ″ X3 1/2 ثقب مزدوج ، مكبس قص عادي ، مكبس قص مقاوم للكبريت ملحوظة: يمكنه تثبيت نفس النوع كاميرون رام (باستثناء رام القص) |
|||
|
ملاحظة: يخضع تصميم وتصنيع مانع الانفجار BOP لمواصفات API Spec 16A. يجب أن تكون الأجزاء التي تتلامس مع سائل البئر داخل مانع الانفجار BOP قادرة على مقاومة تآكل إجهاد كبريتيد الهيدروجين وأن تلبي جميع الأجزاء المعدنية التي تتلامس مع سائل البئر متطلبات NACE MR-01-75 / ISO15156. (باستثناء مكبس القص) |
||||
المواصفات ومعلمات التشغيل لمضخة القص
(مع عدم وجود ضغط جيد)
| غرض | درجة أنبوب الحفر |
سماكة (مم) |
الضغط القريب للنظام الهيدروليكي (MPa) | ملحوظة |
| 1 | 5 ″ ، G-105 درجة | 9.19 | ≥14 | |
| 2 | 5 1/2 ″ ، G-105 درجة | 10.54 | ≥17 | |
| 3 | 5 ″ ، S-135 درجة | 9.19 | ≥16 | |
| 4 | 5 1/2 ″ ، S-135 درجة | 9.17 | ≥18 |
