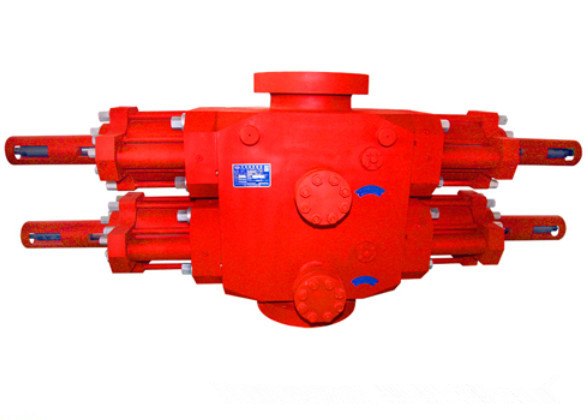

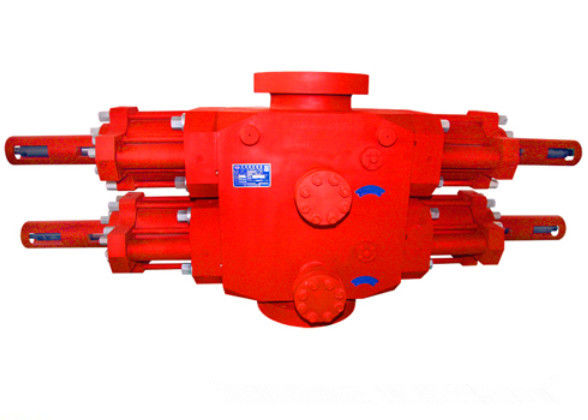

13 5/8 "-5000psi مزدوجة رام مانع الانفجار ، مزور ، نوع كاميرون U ، مع أغطية قص
الحجم والنموذج لـكبشمانع الانفجار BOP
(يمكننا توفير مانع الانفجار BOP: حجم التجويف من 7 1/16"حتى 30"، الضغط من 500 رطل / بوصة مربعة إلى 20000 رطل / بوصة مربعة ، غير محدود في القائمة أدناه)
| غرض | مواصفات Ram BOP | |||||||||||||
| الحجم والطراز | 7 1/16 ″ -3000 رطل / بوصة مربعة | 7 1/16 ″ -5000 رطل / بوصة مربعة | 7 1/16 ″ -100000 رطل / بوصة مربعة | 9 ″ -3000 رطل / بوصة مربعة | 9 ″ -5000 رطل / بوصة مربعة | 11 ″ -3000 رطل / بوصة مربعة | 11 ″ -5000 رطل / بوصة مربعة | 11 ″ -10000 رطل / بوصة مربعة | 13 5/8 ″ -3000 رطل / بوصة مربعة | 13 5/8 ″ -5000 رطل / بوصة مربعة | 13 5/8 ″ -10000 رطل / بوصة مربعة | 20 3/4 ″ -3000 رطل / بوصة مربعة | 21 1/4 ″ -5000 رطل / بوصة مربعة | 26 3/4 بوصة -3000 رطل / بوصة مربعة |
| Boremm / in Bore (mm / in.) | 179.4 7 1/16 | 179.4 7 1/16 | 179.4 7 1/16 | 228.6 9 | 228.6 9 | 279.4 11 | 279.4 11 | 279.4 11 | 346.1 13 5/8 | 346.1 13 5/8 | 346.1 13 5/8 | 527 20 3/4 | 539.8 21 1/4 | 679.4 26 3/4 |
| ضغط العمل المقدر (MPa / psi) | 21 3000 | 35 5000 | 70 10000 | 21 3000 | 35 5000 | 21 3000 | 35 5000 | 70 10000 | 21 3000 | 35 5000 | 70 10000 | 21 3000 | 35 5000 | 21 3000 |
| ضغط اختبار الضغط الهيدروستاتيكي (MPa / psi) | 31.5 4500 | 52.5 7500 | 105 15000 | 31.5 4500 | 52.5 7500 | 31.5 4500 | 52.5 7500 | 105 15000 | 31.5 4500 | 52.5 7500 | 105 15000 | 31.5 4500 | 70 10000 | 31.5 4500 |
| ضغط العمل المقدر بالتحكم الهيدروليكي (MPa / psi) | 21/3000 | |||||||||||||
| أنبوب ختم ضغط العمل الهيدروليكي الموصى به (MPa / psi) | 1218 ~ 1522 رطل / بوصة مربعة | |||||||||||||
| حجم الكباش المفتوحة مجموعة واحدة | 41 لتر | |||||||||||||
| حجم لإغلاق مجموعة الكباش | 43 لتر | |||||||||||||
| مخرج الزيت الهيدروليكي | معاهدة عدم الانتشار 1 " | |||||||||||||
| درجة حرارة المعدن | T-20/250 (-29 ℃ ～ 121 ℃) | |||||||||||||
| درجة الحرارة غير المعدنية | باب (-18 ℃ ~ 66 ~ 93 ℃) | |||||||||||||
| مادة متوسطة تتلامس مع سائل البئر | وفقًا لـ NACE MR-01-75 ، تلبية API 16A 4th Edition Standard | |||||||||||||
الميزة الرئيسية:
1) الشكل بشكل عام ، يكون جسم مانع الانفجار BOP مشابهًا للمربع ، وفي المنتصف يوجد تجويف رأسي يتم من خلاله الأنابيب
يمكن أن تمر وتجاويف الكبش التي تتحرك فيها الكبش في الاتجاه الأفقي.
2) أنواع التوصيل أنواع التوصيلات الثلاثة هي الوصلات العلوية والسفلية المرصعة ، والحواف ، والمثبتة.الأحجام
من الفلنجات والمسامير والمشابك والأخاديد الحلقية جميعها تتوافق مع معايير API.
(2) ميزات هيكل ذاكرة الوصول العشوائي والتطبيق
بالنسبة للكبش ذو الوجهين ، فإن الكبش العلوي والوجه السفلي للكبش متماثلان تمامًا.لحفر مختلف
أدوات بأحجام مختلفة ، تحتاج فقط إلى استبدال حلقة الختم المطاطية شبه الحلقية وضغط الكبش ، الأجزاء الأخرى
يمكن أن تكون متبادلة.لا يمكن قلب الكبش أحادي الوجه ؛يمكن لمضخة القص قص أداة الحفر في الحفرة
لإغلاق البئر.يمكن استخدام مانع الانفجار BOP للكباش مع الكباش التجويف المتغير لإغلاق أدوات التغليف والحفر
بأحجام مختلفة في نطاق معين.
