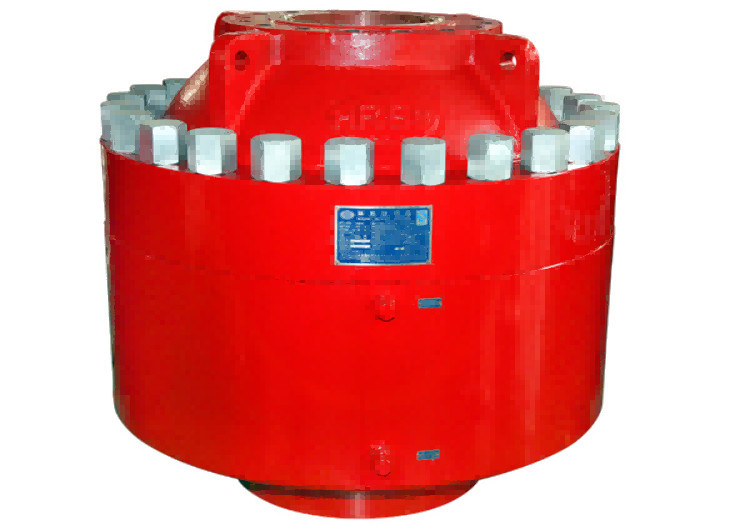

13 5/8 "-5000psi حلقي BOP ، مصبوب ، نوع Shaffer
يستخدم الحلقي BOP الخاص بنا على نطاق واسع في الحفر السطحي وتحت سطح البحر في الخدمات الميدانية لغاز كبريتيد الهيدروجين.عنصر التعبئة عبارة عن نوع كروي أو مدبب مع حجم تخزين هائل ، وضغط تشغيل منخفض ، ووظيفة إحكام ممتازة. بونيه على شكل نصف كروي ، لذلك لا يوجد تركيز إجهاد على غطاء المحرك كلما تحمل الضغط.لذلك يتم توزيع الضغط بالتساوي ؛مناسب للتفكيك والتجميع.
(يمكننا توفير مانع الانفجار BOP: حجم التجويف من 7 1/16"حتى 30"، الضغط من 500 رطل / بوصة مربعة إلى 20000 رطل / بوصة مربعة ، غير محدود في القائمة أدناه)
| غرض | مواصفات مانع الانفجار الحلقي | |||||||||
| الحجم والطراز | 7 1/16 ″ -3000 رطل / بوصة مربعة | 7 1/16 ″ -5000 رطل / بوصة مربعة | 9 ″ -3000 رطل / بوصة مربعة | 9 ″ -5000 رطل / بوصة مربعة | 11 ″ -3000 رطل / بوصة مربعة | 11 ″ -5000 رطل / بوصة مربعة | 13 5/8 ″ -3000 رطل / بوصة مربعة | 13 5/8 ″ -5000 رطل / بوصة مربعة | 20 3/4 ″ -3000 رطل / بوصة مربعة | 21 1/4 ″ -5000 رطل / بوصة مربعة |
| 通 径 مم / في التجويف (مم / بوصة) | 179.4 7 1/16 | 179.4 7 1/16 | 228.6 9 | 228.6 9 | 279.4 11 | 279.4 11 | 346.1 13 5/8 | 346.1 13 5/8 | 527 20 3/4 | 539.8 21 1/4 |
| ضغط العمل المقدر (MPa / psi) | 21 3000 | 35 5000 | 21 3000 | 35 5000 | 21 3000 | 35 5000 | 21 3000 | 35 5000 | 21 3000 | 35 5000 |
| ضغط اختبار الضغط الهيدروستاتيكي (MPa / psi) | 42 6000 | 70 10000 | 42 6000 | 70 10000 | 42 6000 | 70 10000 | 42 6000 | 70 10000 | 31.5 4500 | 70 10000 |
| ضغط العمل المقدر بالتحكم الهيدروليكي (MPa / psi) | 21/3000 | |||||||||
| أنبوب ختم ضغط العمل الهيدروليكي الموصى به (MPa / psi) | 1،218 ～ 1،522 رطل لكل بوصة مربعة | |||||||||
| الأعلى.ختم ضغط العمل جيدًا بدون أنبوب في (MPa / psi) | 10.5 1500 | 17.5 2500 | 10.5 1500 | 17.5 2500 | 10.5 1500 | 17.5 2500 | 10.5 1500 | 17.5 2500 | 10.5 1500 | 17.5 2500 |
| يوصى بختم ضغط العمل الهيدروليكي جيدًا بدون أنبوب في (MPa / psi) | ≤10.5 / 1500 | |||||||||
| افتح Max.حجم الزيت (L) | 15 | 15 | 22.8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| أغلق ماكس.حجم الزيت (L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| رفع الوزن عن طريق حلقتين رفع (ر) | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| مخرج الزيت الهيدروليكي | معاهدة عدم الانتشار 1 " | |||||||||
| درجة حرارة المعدن | T-20/250 (-29 ℃ ～ 121 ℃) | |||||||||
| درجة الحرارة غير المعدنية | باب (-18 ℃ ~ 66 ~ 93 ℃) | |||||||||
| مادة متوسطة تتلامس مع سائل البئر | وفقًا لـ NACE MR-01-75 ، تلبية API 16A 4ذإصدار قياسي | |||||||||
