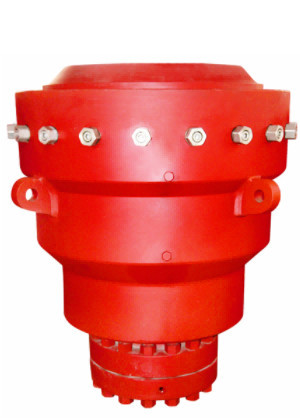

13 5/8 "-5000psi Hydril Annular Bop Casted API 16A Shaffer Annular Bop
المانع الحلقي (يُطلق عليه أيضًا نوع الكيس ، المانع الكروي أو الشامل) هو أكثر المعدات تنوعًا في مكدس مانع الانفجار BOP لأنه يمكن أن يغلق حول الغلاف ، وأنبوب الحفر ، وأطواق الحفر ، وكبل الحفر ، وحتى إغلاق الفتحة المفتوحة.عناصر التعبئة المطاطية في المانع الحلقي ، والتي تسمح بهذه المرونة ، هي أيضًا عرضة للتآكل وسوء الاستخدام.عند معالجتها بشكل صحيح ، تتمتع وحدة التعبئة في المانع الحلقي بعمر افتراضي طويل وموثوق ، ولكن يمكن تدميرها في وقت قصير جدًا أو دورات إغلاق قليلة جدًا عن طريق الاستخدام غير السليم.هنا ، سنغطي جميع أنواع مانع الانفجار الحلقي مثل أنواع كاميرون وهيدريل وشافير مانع الانفجار BOP المستخدمة في منصات الحفر.
(يمكننا توفير مانع الانفجار BOP: حجم التجويف من 7 1/16"حتى 30"، الضغط من 500 رطل / بوصة مربعة إلى 20000 رطل / بوصة مربعة ، غير محدود في القائمة أدناه)
| غرض | مواصفات مانع الانفجار الحلقي | |||||||||
| الحجم والطراز | 7 1/16 ″ -3000 رطل / بوصة مربعة | 7 1/16 ″ -5000 رطل / بوصة مربعة | 9 ″ -3000 رطل / بوصة مربعة | 9 ″ -5000 رطل / بوصة مربعة | 11 ″ -3000 رطل / بوصة مربعة | 11 ″ -5000 رطل / بوصة مربعة | 13 5/8 ″ -3000 رطل / بوصة مربعة | 13 5/8 ″ -5000 رطل / بوصة مربعة | 20 3/4 ″ -3000 رطل / بوصة مربعة | 21 1/4 ″ -5000 رطل / بوصة مربعة |
| 通 径 مم / في التجويف (مم / بوصة) | 179.4 7 1/16 | 179.4 7 1/16 | 228.6 9 | 228.6 9 | 279.4 11 | 279.4 11 | 346.1 13 5/8 | 346.1 13 5/8 | 527 20 3/4 | 539.8 21 1/4 |
| ضغط العمل المقدر (MPa / psi) | 21 3000 | 35 5000 | 21 3000 | 35 5000 | 21 3000 | 35 5000 | 21 3000 | 35 5000 | 21 3000 | 35 5000 |
| ضغط اختبار الضغط الهيدروستاتيكي (MPa / psi) | 42 6000 | 70 10000 | 42 6000 | 70 10000 | 42 6000 | 70 10000 | 42 6000 | 70 10000 | 31.5 4500 | 70 10000 |
| ضغط العمل المقدر بالتحكم الهيدروليكي (MPa / psi) | 21/3000 | |||||||||
| أنبوب ختم ضغط العمل الهيدروليكي الموصى به (MPa / psi) | 1،218 ～ 1،522 رطل لكل بوصة مربعة | |||||||||
| الأعلى.ختم ضغط العمل جيدًا بدون أنبوب في (MPa / psi) | 10.5 1500 | 17.5 2500 | 10.5 1500 | 17.5 2500 | 10.5 1500 | 17.5 2500 | 10.5 1500 | 17.5 2500 | 10.5 1500 | 17.5 2500 |
| يوصى بختم ضغط العمل الهيدروليكي جيدًا بدون أنبوب في (MPa / psi) | ≤10.5 / 1500 | |||||||||
| افتح Max.حجم الزيت (L) | 15 | 15 | 22.8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| أغلق ماكس.حجم الزيت (L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| رفع الوزن عن طريق حلقتين رفع (ر) | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| مخرج الزيت الهيدروليكي | معاهدة عدم الانتشار 1 " | |||||||||
| درجة حرارة المعدن | T-20/250 (-29 ℃ ～ 121 ℃) | |||||||||
| درجة الحرارة غير المعدنية | باب (-18 ℃ ~ 66 ~ 93 ℃) | |||||||||
| مادة متوسطة تتلامس مع سائل البئر | وفقًا لـ NACE MR-01-75 ، تلبية API 16A 4ذإصدار قياسي | |||||||||
