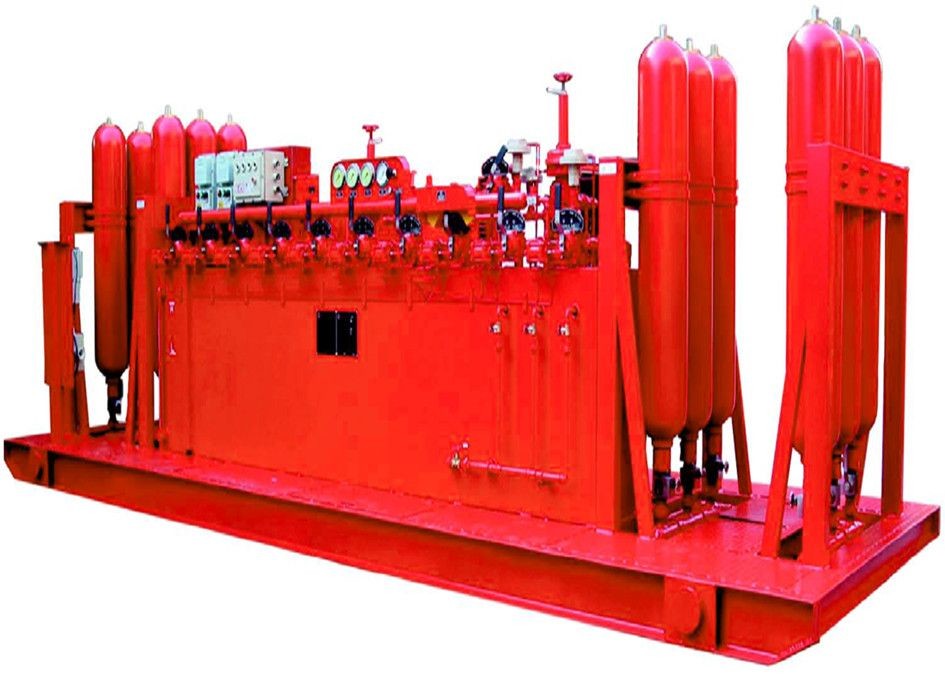

وحدة التحكم الهيدروليكية Koomey Bop للخنق والقتل الهيدروليكي
تستخدم وحدة التحكم Koomey Bop للتحكم في مانع الانفجار BOP ونظام الخنق والقتل الهيدروليكي والمعدات التي لا غنى عنها لمنع الانفجار أثناء الحفر أو خدمة الآبار في صناعة البترول والغاز الطبيعي.تم تصميم جميع أنظمة التحكم في مانع الانفجار BOP بدقة وتصنيعها وفحصها وفقًا للمعيار الوطني SY / T5053.2-2001 ومواصفات API.
معلمات وحدة التحكم الهيدروليكية Koomey Bop
| | عدد الأشياء الخاضعة للسيطرة | مجموعات المجمع | الحجم الفعال لمخزون الزيت (L) | معدل تدفق المضخة | قوة المحرك (كيلوواط) | ضغط العمل (MPa) | |||
| الحجم الكلي | | الحجم الاسمي المتاح (L) | مضخة كهربائية (لتر / دقيقة) | مضخة هوائية (مل / شوط) | ||||||
| 1 | FKQ240-3 | 3 | 40 × 6 | 120 | 560 | 20 | 165 | 11 | 21 | |
| 2 | FKQ320-4 | 4 | 40 × 8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 3 | FKQ320-5 | 5 | 40 × 8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 4 | FKQ400-5 | 5 | 40 × 10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 5 | FKQ400-6 | 6 | 40 × 10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 6 | FKQ480-5 | 5 | 40 × 12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 7 | FKQ480-6 | 6 | 40 × 12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 8 | FKQ640-6 | 6 | 40 × 16 | 320 | 1300 | 40 | 165 × 2 | 18.5 | 21 | |
| 9 | FKQ640-7 | 7 | 40 × 16 | 320 | 1300 | 40 | 165 × 2 | 18.5 | 21 | |
| 10 | FKQ800-7 | 7 | 40 × 20 | 400 | 1500 | 40 | 165 × 2 | 18.5 | 21 | |
| 11 | FKQ800-8 | 8 | 40 × 20 | 400 | 1600 | 40 | 165 × 2 | 18.5 | 21 | |
| 12 | FKQ960-6 | 6 | 80 × 12 | 480 | 1800 | 40 | 165 × 3 | 18.5 | 21 | |
| 13 | FKQ960-7 | 7 | 80 × 12 | 480 | 1800 | 40 | 165 × 3 | 18.5 | 21 | |
| 14 | FKQ960-8 | 8 | 80 × 12 | 480 | 1800 | 40 | 165 × 3 | 18.5 | 21 | |
| 15 | (ف كق1280-8) | 8 | 80 × 16 | 640 | 2000 | 40 × 2 | 165 × 3 | 18.5 × 2 | 21 | |
| 16 | (ف كق1280-9) | 9 | 80 × 16 | 640 | 2000 | 40 × 2 | 165 × 3 | 18.5 × 2 | 21 | |
| 17 | FKQ1280-10 | 10 | 80 × 16 | 640 | 2000 | 40 × 2 | 165 × 3 | 18.5 × 2 | 21 | |
| 18 | (فكدق480-5) | 6 | 40 × 12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 19 | (فكدق 480-6) | 6 | 40 × 12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 20 | (فكدق640-6) | 6 | 40 × 16 | 320 | 1300 | 40 | 165 × 2 | 18.5 | 21 | |
| 21 | (فكدق640-7) | 7 | 40 × 16 | 320 | 1300 | 40 | 165 × 2 | 18.5 | 21 | |
| 22 | (فكدق 800-7) | 7 | 40 × 20 | 400 | 1500 | 40 | 165 × 2 | 18.5 | 21 | |
| 23 | (فكدق 800-8) | 8 | 40 × 20 | 400 | 1600 | 40 | 165 × 2 | 18.5 | 21 | |
| 24 | (فكدق960-7) | 7 | 80 × 12 | 480 | 1800 | 40 | 165 × 3 | 18.5 | 21 | |
| 25 | (فكدق960-8) | 8 | 80 × 12 | 480 | 1800 | 40 | 165 × 3 | 18.5 | 21 | |
| 26 | (فكدق1280-8) | 8 | 80 × 16 | 640 | 2000 | 40 × 2 | 165 × 3 | 18.5 × 2 | 21 | |
| 27 | (فكدق1280-9) | 9 | 80 × 16 | 640 | 2000 | 40 × 2 | 165 × 3 | 18.5 × 2 | 21 | |
| 28 | (فكدق1280-10) | 10 | 80 × 16 | 640 | 2000 | 40 × 2 | 165 × 3 | 18.5 × 2 | 21 | |
| 29 | FKD640-6 | 6 | 40 × 16 | 320 | 1300 | 40 | 165 × 2 | 18.5 | 21 | |
| 30 | FKD800-7 | 7 | 40 × 20 | 400 | 1500 | 40 | 165 × 2 | 18.5 | 21 | |
| 31 | FKD960-8 | 8 | 80 × 12 | 480 | 1800 | 40 | 165 × 3 | 18.5 | 21 | |
وصف مبدأ وحدة التحكم الهيدروليكية Koomey Bop
1. نظام التحكم BOP عبارة عن معدات هيدروليكية خاصة تستخدم للتحكم في مانع الانفجار BOP والصمام الهيدروليكي للإغلاق والفتح.لمطابقة الأنواع والمواصفات المختلفة لمكدس مانع الانفجار BOP والتكيف مع متطلبات بيئات التطبيق المختلفة ، صممت Rongsheng وصنعت أنواعًا مختلفة من أنظمة التحكم في مانع الانفجار BOP بهياكل ومواصفات مختلفة.
2. لوحة التحكم عن بعد مجهزة بمجموعتين من مجموعات المضخات المستقلة.مضخات كهربائية
يمكن توفير مضخات تعمل بالهواء المضغوط أو مضخات يدوية بمعدلات تدفق مختلفة.يمكن أن تقدم Rongsheng المركم مع China Star
dard أو ASME أو علامة CE.يمكن تزويد سلسلة FKQ و FKDQ بصمامات تنظيم الضغط التي تعمل بالهواء المضغوط أو تعمل بالهواء المضغوط ، ويمكن تزويد سلسلة FKD بصمامات تنظيم الضغط الكهربائية اليدوية ، لتوفير ضغط تشغيل مستقر وموثوق به.في سلسلة FKD ، الصمام ذو 4 اتجاهات هو عبارة عن مغناطيس كهربائي مدفوع ، والذي يتكيف مع درجة الحرارة المحيطة المنخفضة وله استجابة تشغيل أسرع.
3. يمكن تجهيز جهاز الإنذار حسب طلب العميل.يراقب ضغط المجمع وضغط إمداد الهواء ومستوى السائل في خزان الزيت الهيدروليكي.عندما تتجاوز المعلمات المذكورة أعلاه حدود الإنذار ، ستظهر الإشارات المسموعة والمرئية على الفور.
4. يمكن تجهيز لوحة Dillr الإضافية وفقًا لطلب العميل ، والتي يمكنها مراقبة لوحة التحكم عن بعد. يمكن أن توفر FKD و FKDQ seis لوحة تحكم لاسلكية ، والتي يمكن استخدامها لتشغيل مانع الانفجار BOP عن بُعد في منطقة آمنة في حالة الطوارئ ، وزيادة تحسين موثوقية بناء الحفر.
5. يمكن تجهيز النظام بمبنى معزول ، ومكيفات هواء ، وسخانات كهربائية ، وسخانات صهريج ، وأجهزة تسخين كهربائية لحزمة خراطيم الهواء ، وجهاز تسخين لمانع الانفجار BOP ، إلخ ، للتكيف مع درجات الحرارة المنخفضة وبيئة عمل ميدانية خاصة أخرى.
ملحوظة:
س: تستخدم سلسلة FKQ حزمة خرطوم لتوصيل لوحة القاتل بلوحة التحكم عن بعد ، ويقوم التاجر بتشغيل عناصر الصمامات الهوائية الدوارة ، وتستخدم لوحة التحكم عن بعد أسطوانة لقيادة الصمام ذي 4 اتجاهات ، ويمكن للسلسلة اختر صمامات تنظيم الضغط التي تعمل بالهواء المضغوط ،
DQ: تستخدم سلسلة FKDQ كبل إشارة لتوصيل لوحة الصراف بلوحة التحكم عن بعد ، وعنصر التشغيل الخاص بها عبارة عن شاشة تعمل باللمس rl ctic زر لوحة التحكم عن بعد تستخدم أسطوانة لقيادة الصمام رباعي المواضع ، مع محرك هوائي صمامات تنظيم الضغط مدفوعة.
D: تستخدم سلسلة FKD كبل إشارة لتوصيل لوحة الدولار بلوحة التحكم عن بعد ، وعنصر تشغيل الخانق عبارة عن شاشة تعمل باللمس o تستخدم لوحة التحكم عن بعد من بورون مغناطيسًا كهربائيًا لتشغيل الصمام ثلاثي المواضع رباعي الاتجاهات ، مع محرك كهربائي صمامات تنظيم الضغط مدفوعة.
إذا كان العميل يريد طلب مواصفات API.نظام التحكم 16D ، وتحتاج إلى وضع علامة على حرف واحد فقط APl عليه ، تحتاج إلى الحصول على نموذج يسمى "تكوين ومعلمات مكدسات bop لأكثر من APl Spec.نظام تحكم 16D أرضي وسطح) "من قسم مبيعات Rongsheng.بعد حفظ المعلمات التقنية التفصيلية بقيادة الولايات المتحدة ، سوف يقوم القسم الفني في Rongsheng بحساب الاختيار.
الجهاز الاختياري:
يمكن لجميع السلاسل اختيار وحدات التسخين BOP ، لتسخين bop في البيئات شديدة البرودة ، وتمكين وظيفة bop بشكل طبيعي يجب أن يحتوي BOP على تدفئة أيضًا) يمكن لسلسلة FKDQ & FKD اختيار وظيفة التحكم عن بعد لاسلكيًا.
