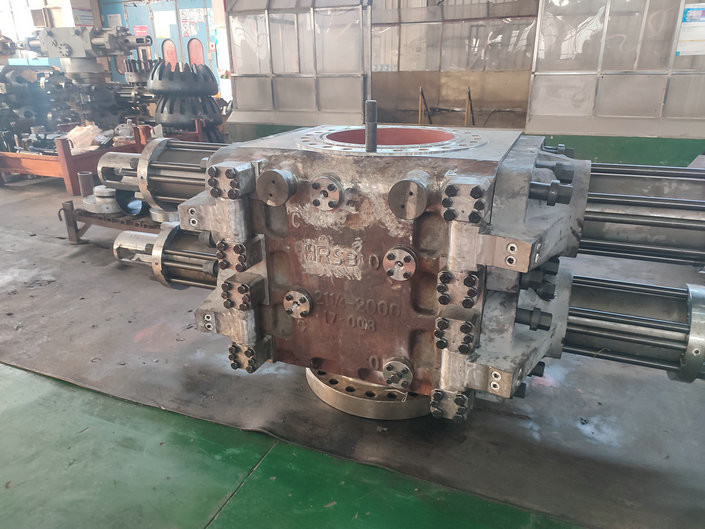

18 3/4 ″ Dual Ram Bop معدات رأس البئر مانع الانفجار
مقدمة منالمزدوج رام بوب
تم تصميم Dual Ram Bop لإغلاق الحلقة بين الغلاف ورأس البئر.في حالة الإغلاق ، يمكن إجراء عمليات مثل تدوير سائل الحفر ، وإطلاق الضغط ، وقتل البئر باستخدام البكرة الموجودة أسفل مانع الانفجار BOP أو خطوط الأنابيب المتصلة بالمخرج الجانبي لجسم مانع الانفجار BOP.في ظل الظروف الطارئة ، يمكن لـ Dual Ram Bop قص أداة الحفر في الحفرة لإغلاق الفتحة.يمكن لمضخة مانع الانفجار BOP ذات الكباش التجويف المتغيرة أن تغلق الفراغ الحلقي بين الغلاف والأنابيب ذات الأحجام المختلفة في نطاق معين.
المزدوج رام بوبالمعلمة
| نموذج |
بنات لفتح (1 مجموعة) |
بنات للإغلاق (1 مجموعة) |
نسبة الإغلاق | أبعاد التجميع (in) | الوزن التقريبي (رطل) | ||||||
| الطول (L) | العرض (ث) | الارتفاع (H) | |||||||||
| Flg × Flg | الأمراض المنقولة جنسياً × الأمراض المنقولة جنسياً | Flg × Std | Flg × Flg | الأمراض المنقولة جنسياً × الأمراض المنقولة جنسياً | Flg × Std | ||||||
| 4 1/16 ″ -20،000psi (واحد RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
| 4 1/16 ″ -20،000psi (مزدوج RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16 ″ -20،000psi (واحد RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16 ″ -20،000psi (مزدوج RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
| 11 ″ -20،000psi (واحد RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11 ″ -20،000psi (مزدوج RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
| 18 3/4 ″ -20،000psi (مزدوج RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
المزدوج رام بوبميزة
1) الشكل بشكل عام ، يكون جسم مانع الانفجار BOP مشابهًا للمربع ، وفي المنتصف يوجد تجويف رأسي يتم من خلاله الأنابيب
يمكن أن تمر وتجاويف الكبش التي يتحرك فيها الكبش في الاتجاه الأفقي.
2) أنواع التوصيل أنواع التوصيل الثلاثة هي الوصلات العلوية والسفلية المرصعة ، والحواف ، والمثبتة.الأحجاممن الفلنجات ، والمسامير ، والمشابك ، والأخاديد الحلقية كلها تتوافق مع معايير API.
