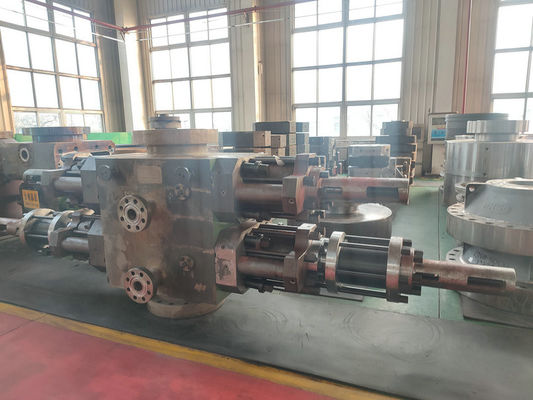

مضخة رام مزدوجة هيدروليكية للتحكم في آبار النفط
Double Ram Bop عبارة عن مجموعة مكونات مهمة لأجهزة التحكم في البئر.يتميز بمفتاح مرن ، تشغيل سهل ، أمان في الاستخدام وصيانة بسيطة ، إلخ.
السمات الهيكلية
بالنسبة للكبش ذو الوجهين ، يكون كلا وجهي الكبش متماثلين.لأحجام مختلفة من أدوات الحفر ، لا يلزم استبدال سوى نصف حلقة مطاطية وختم كبس ، ويمكن استخدام الأجزاء الأخرى بالتبادل ؛لا يمكن عكس الكبش أحادي الوجه ؛يمكن لرأس القص قطع أدوات حفر رأس البئر وختم رأس البئر بالكامل ؛يتم استخدام الكبش المتغير ضمن حدود معينة لإغلاق أحجام مختلفة من أدوات الحفر والأنابيب الحلقية.
المزدوج رام بوبالمعلمة
| نموذج |
بنات لفتح (1 مجموعة) |
بنات للإغلاق (1 مجموعة) |
نسبة الإغلاق | أبعاد التجميع (in) | الوزن التقريبي (رطل) | ||||||
| الطول (L) | العرض (ث) | الارتفاع (H) | |||||||||
| Flg × Flg | الأمراض المنقولة جنسياً × الأمراض المنقولة جنسياً | Flg × Std | Flg × Flg | الأمراض المنقولة جنسياً × الأمراض المنقولة جنسياً | Flg × Std | ||||||
| 4 1/16 ″ -20،000psi (واحد RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
| 4 1/16 ″ -20،000psi (مزدوج RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16 ″ -20،000psi (واحد RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16 ″ -20،000psi (مزدوج RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
| 11 ″ -20،000psi (واحد RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11 ″ -20،000psi (مزدوج RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
| 18 3/4 ″ -20،000psi (مزدوج RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
المزدوج رام بوبميزة
1) الشكل بشكل عام ، يكون جسم مانع الانفجار BOP مشابهًا للمربع ، وفي المنتصف يوجد تجويف رأسي يتم من خلاله الأنابيب
يمكن أن تمر وتجاويف الكبش التي يتحرك فيها الكبش في الاتجاه الأفقي.
2) أنواع التوصيل أنواع التوصيل الثلاثة هي الوصلات العلوية والسفلية المرصعة ، والحواف ، والمثبتة.الأحجاممن الفلنجات ، والمسامير ، والمشابك ، والأخاديد الحلقية كلها تتوافق مع معايير API.
