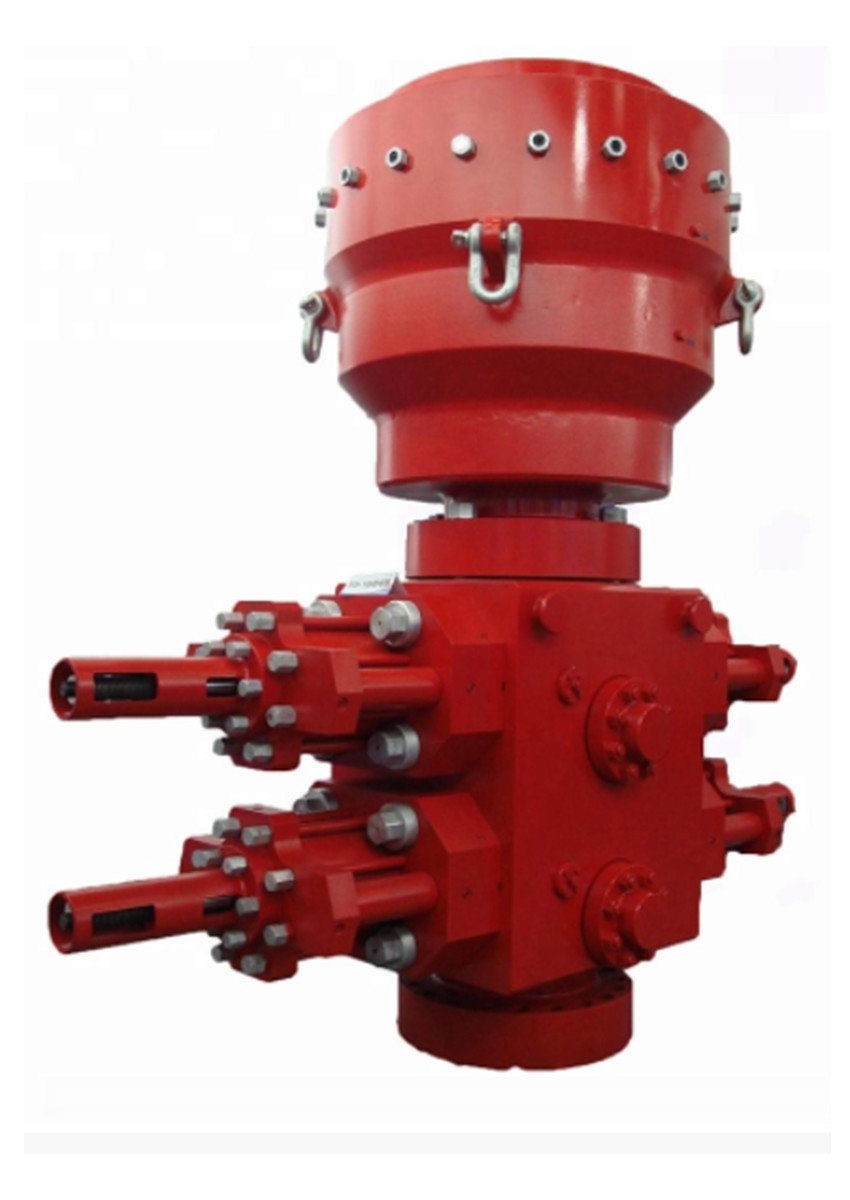

7 1/16 هيدريل Annular Bop 3000psi Double Ram BOP
تم تصميم وتصنيع هيدريل Annular Bop وفقًا لمعيار API Spec 16A.
1. عنصر التعبئة هو نوع كروي أو مدبب مع حجم تخزين ضخم ، ضغط تشغيل منخفض ووظيفة إحكام ممتازة.
2. إن غطاء المحرك على شكل نصف كروي ، لذلك لا يوجد تركيز للضغط على غطاء المحرك كلما تحمل الضغط.
3. يتم توصيل غطاء المحرك والجسم بواسطة كتلة إسفينية ، وبالتالي يتم توزيع الضغط بالتساوي.
4. عنصر التعبئة قابل للتبديل مع المنتجات الخارجية المماثلة.
5. استخدم فتحة مراقبة للتحقق من العمر الافتراضي لعنصر التعبئة ؛
6. يتم ضبط المكبس على وضع منخفض ليكون له مسافة حركة أقصر.استخدم حلقة القطع على المكبس .7
7. 3000 ~ 15000 رطل / بوصة مربعة ضغط العمل
معلمات هيدريل الحلقي بوب
(يمكننا توفير مانع الانفجار BOP: حجم التجويف من 7 1/16 بوصة إلى 30 بوصة ، والضغط من 500 رطل / بوصة مربعة إلى 20000 رطل / بوصة مربعة ، غير محدود في القائمة أدناه)
| غرض | مواصفات مانع الانفجار الحلقي | |||||||||
| الحجم والطراز |
7 1/16 -3000 رطل / بوصة مربعة |
7 1/16 -5000 رطل / بوصة مربعة |
9 ″ -3000 رطل / بوصة مربعة |
9 ″ -5000 رطل / بوصة مربعة |
11 ″ -3000 رطل / بوصة مربعة |
11 ″ -5000 رطل / بوصة مربعة |
13 5/8 ″ -3000 رطل / بوصة مربعة |
13 5/8 ″ -5000 رطل / بوصة مربعة |
20 3/4 ″ -3000 رطل / بوصة مربعة |
21 1/4 ″ -5000 رطل / بوصة مربعة |
| التجويف (مم / بوصة) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
| ضغط العمل المقدر (MPa / psi) |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
| ضغط اختبار الضغط الهيدروستاتيكي (MPa / psi) |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
31.5 4500 |
70 10000 |
| ضغط العمل المقدر بالتحكم الهيدروليكي (MPa / psi) | 21/3000 | |||||||||
| أنبوب ختم ضغط العمل الهيدروليكي الموصى به (MPa / psi) | 1،218 ～ 1،522 رطل لكل بوصة مربعة | |||||||||
| الأعلى.ختم ضغط العمل جيدًا بدون أنبوب في (MPa / psi) |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
| يوصى بختم ضغط العمل الهيدروليكي جيدًا بدون أنبوب في (MPa / psi) | ≤10.5 / 1500 | |||||||||
| افتح Max.حجم الزيت (L) | 15 | 15 | 22.8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| أغلق ماكس.حجم الزيت (L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| رفع الوزن عن طريق حلقتين رفع (ر) | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| مخرج الزيت الهيدروليكي | معاهدة عدم الانتشار 1 " | |||||||||
| درجة حرارة المعدن | T-20/250 (-29 ℃ ～ 121 ℃) | |||||||||
| درجة الحرارة غير المعدنية | باب (-18 ℃ ~ 66 ~ 93 ℃) | |||||||||
| مادة متوسطة تتلامس مع سائل البئر | وفقًا لـ NACE MR-01-75 ، تلبية API 16A 4th Edition Standard | |||||||||
