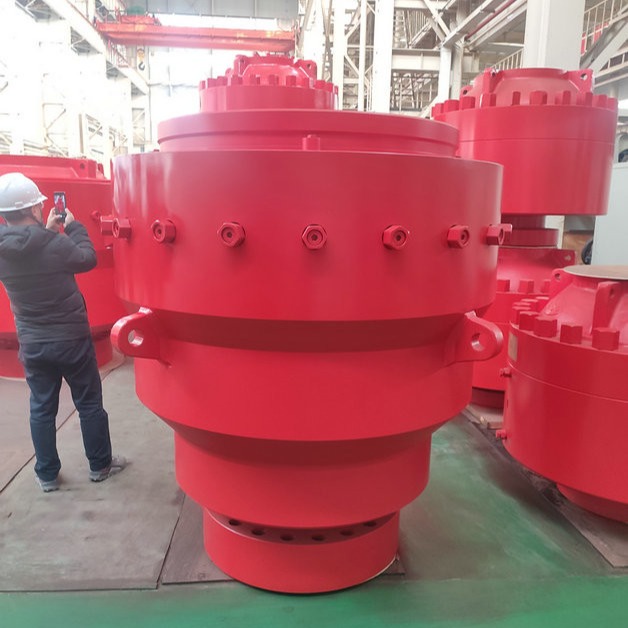

مانع انفجار هيدريل Blowout 9 ″ 5000 Psi
هناك نوعان من نماذج هيكل مانع الانفجار الحلقي BOP ، نموذج A: مطاط مدبب ؛النموذج D: مطاط كروي.يحتوي الغلاف العلوي والجسم على شكلين اتصال بواسطة البراغي ووصلة بواسطة ظرف المخلب.يتكون مانع الانفجار الحلقي مع المطاط الكروي من خمسة أجزاء من الغلاف العلوي والجسم والمكبس والمطاط الكروي والحلقة المضادة للغبار.يتكون مانع الانفجار الحلقي مع المطاط المدبب من سبعة أجزاء من الغلاف العلوي ، ولوحة التآكل ، والجسم ، والمكبس ، والمطاط المستدق ، والحلقة المضادة للغبار ، والأسطوانة الداعمة.
مواصفات هيدريل الحلقي بوب
(يمكننا توفير مانع الانفجار BOP: حجم التجويف من 7 1/16 بوصة إلى 30 بوصة ، والضغط من 500 رطل / بوصة مربعة إلى 20000 رطل / بوصة مربعة ، غير محدود في القائمة أدناه)
| غرض | مواصفات مانع الانفجار الحلقي | |||||||||
| الحجم والطراز |
7 1/16 -3000 رطل / بوصة مربعة |
7 1/16 -5000 رطل / بوصة مربعة |
9 ″ -3000 رطل / بوصة مربعة |
9 ″ -5000 رطل / بوصة مربعة |
11 ″ -3000 رطل / بوصة مربعة |
11 ″ -5000 رطل / بوصة مربعة |
13 5/8 ″ -3000 رطل / بوصة مربعة |
13 5/8 ″ -5000 رطل / بوصة مربعة |
20 3/4 ″ -3000 رطل / بوصة مربعة |
21 1/4 ″ -5000 رطل / بوصة مربعة |
| التجويف (مم / بوصة) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
| ضغط العمل المقدر (MPa / psi) |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
| ضغط اختبار الضغط الهيدروستاتيكي (MPa / psi) |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
31.5 4500 |
70 10000 |
| ضغط العمل المقدر بالتحكم الهيدروليكي (MPa / psi) | 21/3000 | |||||||||
| أنبوب ختم ضغط العمل الهيدروليكي الموصى به (MPa / psi) | 1،218 ～ 1،522 رطل لكل بوصة مربعة | |||||||||
| الأعلى.ختم ضغط العمل جيدًا بدون أنبوب في (MPa / psi) |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
| يوصى بختم ضغط العمل الهيدروليكي جيدًا بدون أنبوب في (MPa / psi) | ≤10.5 / 1500 | |||||||||
| افتح Max.حجم الزيت (L) | 15 | 15 | 22.8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| أغلق ماكس.حجم الزيت (L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| رفع الوزن بواسطة حلقتين رفع (ر) | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| مخرج الزيت الهيدروليكي | معاهدة عدم الانتشار 1 " | |||||||||
| درجة حرارة المعدن | T-20/250 (-29 ℃ ～ 121 ℃) | |||||||||
| درجة الحرارة غير المعدنية | باب (-18 ℃ ~ 66 ~ 93 ℃) | |||||||||
| تلامس مادة متوسطة مع سائل جيد | وفقًا لـ NACE MR-01-75 ، تلبية API 16A 4th Edition Standard | |||||||||
