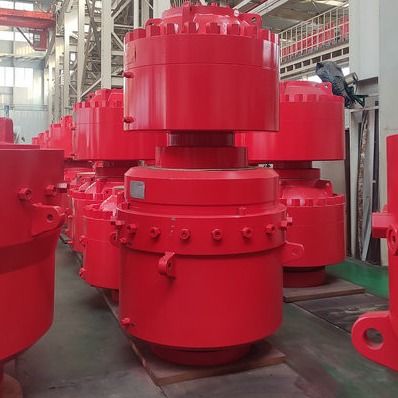

11 بوصة 5000psi Shaffer حلقي بوب لحفر حقول النفط
ما هو الحلقي بوب
يستخدم الحلقي Bop بالاقتران مع نظام التحكم الهيدروليكي ، وهو يغلق الحلقة بأحجام مختلفة عندما تكون الأنابيب قيد الاستخدام في الفتحة.يمكن أن يغلق الباب الحلقي أيضًا الفراغ الحلقي الذي يتكون من كيلي ، وأداة الحفر ، والكابلات ، والحبل السلكي وما إلى ذلك ، وجوف البئر في حالة عدم وجود أنبوب فيه.عند استخدامه مع صمام تنظيم الضغط والمجمع ، يسمح مانع الانفجار الحلقي بخدمة التعطيل.
يمكن أن يلبي قلب المطاط الكبش عالي الجودة وختم الحافة الجانبية الظروف القصوى ، مثل درجات الحرارة العالية والمنخفضة أو الظروف الحمضية.
كيف يعمل مانع الانفجار الحلقي
إغلاق - عندما يتم ضخ الزيت الهيدروليكي في المنفذ الممتد ، سيتم رفع العنصر الموجود بالداخل وضغطه في الأنبوب / الأنبوب.
مفتوح - من ناحية أخرى ، إذا تم ضخ السائل الهيدروليكي في منفذ التراجع ، فسيتم دفع العنصر لأسفل مما يؤدي إلى إطلاق الأنبوب.
الحلقي مقابل RAM BOP
يؤدي مانع الانفجار الحلقي وظائف عديدة في عمليات الحفر.إنه يغلق الفراغ الحلقي بين الأنابيب والغلاف وأنابيب الحفر.كما أنه يساعد في الحفاظ على الختم عندما يكون الغلاف أو الأنبوب أو أنابيب الحفر خارج فتحة الحفر.على عكس موانع انفجار RAM ، يمكن لمانع الانفجار BOP الحلقي أن يختم أنابيب مختلفة بأحجام مختلفة.
المواصفات شيفر بوب
|
غرض |
مواصفات مانع الانفجار الحلقي |
|||||||||
|
الحجم والطراز |
7 1/16 -3000 رطل / بوصة مربعة |
7 1/16 -5000 رطل / بوصة مربعة |
9 ″ -3000 رطل / بوصة مربعة |
9 ″ -5000 رطل / بوصة مربعة |
11 ″ -3000 رطل / بوصة مربعة |
11 ″ -5000 رطل / بوصة مربعة |
13 5/8 ″ -3000 رطل / بوصة مربعة |
13 5/8 ″ -5000 رطل / بوصة مربعة |
20 3/4 ″ -3000 رطل / بوصة مربعة |
21 1/4 ″ -5000 رطل / بوصة مربعة |
|
مم / في التجويف (مم / بوصة) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
|
ضغط العمل المقدر (MPa / psi) |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
|
ضغط اختبار الضغط الهيدروستاتيكي (MPa / psi) |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
31.5 4500 |
70 10000 |
|
ضغط العمل المقدر بالتحكم الهيدروليكي (MPa / psi) |
21/3000 |
|||||||||
|
أنبوب ختم ضغط العمل الهيدروليكي الموصى به (MPa / psi) |
1،218 ～ 1،522 رطل لكل بوصة مربعة |
|||||||||
|
الأعلى.ختم ضغط العمل جيدًا بدون أنبوب في (MPa / psi) |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
|
يوصى بختم ضغط العمل الهيدروليكي جيدًا بدون أنبوب في (MPa / psi) |
≤10.5 / 1500 |
|||||||||
|
افتح Max.حجم الزيت (L) |
15 |
15 |
22.8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
|
أغلق ماكس.حجم الزيت (L) |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
|
رفع الوزن بواسطة حلقتين رفع (ر) |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
|
مخرج الزيت الهيدروليكي |
معاهدة عدم الانتشار 1 " |
|||||||||
|
درجة حرارة المعدن |
T-20/250 (-29 ℃ ～ 121 ℃) |
|||||||||
|
درجة الحرارة غير المعدنية |
باب (-18 ℃ ~ 66 ~ 93 ℃) |
|||||||||
|
تلامس مادة متوسطة مع سائل جيد |
وفقًا لـ NACE MR-01-75 ، تلبية API 16A 4th Edition Standard |
|||||||||
