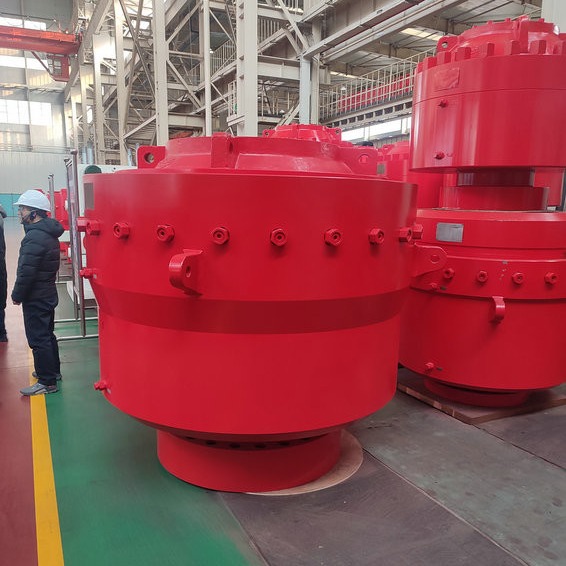

API 16A الحلقي مانع الانفجار BOP حفر الآبار
ما هو الحلقي بوب
الميزة الرئيسية لـ Annular Blowout Preventer هي قدرتها على الإغلاق والإغلاق على أي حجم من الأدوات تقريبًا في أنبوب الحفر ، ومفاصل الأدوات ، وأطواق الحفر في معظم نطاقها.الحلقي Blowout Preventer هو صمام كبير يستخدم للتحكم في سوائل حفرة البئر ، وعادة ما يتم تثبيته فوق موانع الكبش التي تشكل سدادة في الفراغ الحلقي بين الأنبوب وجوف البئر.في هذا النوع من الصمامات ، يكون عنصر الختم مشابهًا للدونات المطاطية الكبيرة التي يتم ضغطها من الداخل لإغلاق أنبوب الحفر.
الحلقي Blowout Preventer مقابل RAM Blowout Preventer
يؤدي مانع الانفجار الحلقي وظائف عديدة في عمليات الحفر.إنه يغلق الفراغ الحلقي بين الأنابيب والغلاف وأنابيب الحفر.كما أنه يساعد في الحفاظ على الختم عندما يكون الغلاف أو الأنبوب أو أنابيب الحفر خارج فتحة الحفر.على عكس موانع انفجار RAM ، يمكن لمانع الانفجار BOP الحلقي أن يختم أنابيب مختلفة بأحجام مختلفة.
ما هو مانع الانفجار الحلقي؟عند طرح هذا السؤال ، ستحصل على الإجابة.إذا كان لديك مشروع حفر ، ففكر في الحصول على مانع انفجار من شركة محترمة مثل منتجات BOP.نقدم منتجات وخدمات عالية الجودة لضمان سلامة العمال.
مواصفات مانع الانفجار الحلقي
|
غرض |
مواصفات مانع الانفجار الحلقي |
|||||||||
|
الحجم والطراز |
7 1/16 -3000 رطل / بوصة مربعة |
7 1/16 -5000 رطل / بوصة مربعة |
9 ″ -3000 رطل / بوصة مربعة |
9 ″ -5000 رطل / بوصة مربعة |
11 ″ -3000 رطل / بوصة مربعة |
11 ″ -5000 رطل / بوصة مربعة |
13 5/8 ″ -3000 رطل / بوصة مربعة |
13 5/8 ″ -5000 رطل / بوصة مربعة |
20 3/4 ″ -3000 رطل / بوصة مربعة |
21 1/4 ″ -5000 رطل / بوصة مربعة |
|
مم / في التجويف (مم / بوصة) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
|
ضغط العمل المقدر (MPa / psi) |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
|
ضغط اختبار الضغط الهيدروستاتيكي (MPa / psi) |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
31.5 4500 |
70 10000 |
|
ضغط العمل المقدر بالتحكم الهيدروليكي (MPa / psi) |
21/3000 |
|||||||||
|
أنبوب ختم ضغط العمل الهيدروليكي الموصى به (MPa / psi) |
1،218 ～ 1،522 رطل لكل بوصة مربعة |
|||||||||
|
الأعلى.ختم ضغط العمل جيدًا بدون أنبوب في (MPa / psi) |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
|
يوصى بختم ضغط العمل الهيدروليكي جيدًا بدون أنبوب في (MPa / psi) |
≤10.5 / 1500 |
|||||||||
|
افتح Max.حجم الزيت (L) |
15 |
15 |
22.8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
|
أغلق ماكس.حجم الزيت (L) |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
|
رفع الوزن بواسطة حلقتين رفع (ر) |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
|
مخرج الزيت الهيدروليكي |
معاهدة عدم الانتشار 1 " |
|||||||||
|
درجة حرارة المعدن |
T-20/250 (-29 ℃ ～ 121 ℃) |
|||||||||
|
درجة الحرارة غير المعدنية |
باب (-18 ℃ ~ 66 ~ 93 ℃) |
|||||||||
|
تلامس مادة متوسطة مع سائل جيد |
وفقًا لـ NACE MR-01-75 ، تلبية API 16A 4th Edition Standard |
|||||||||
