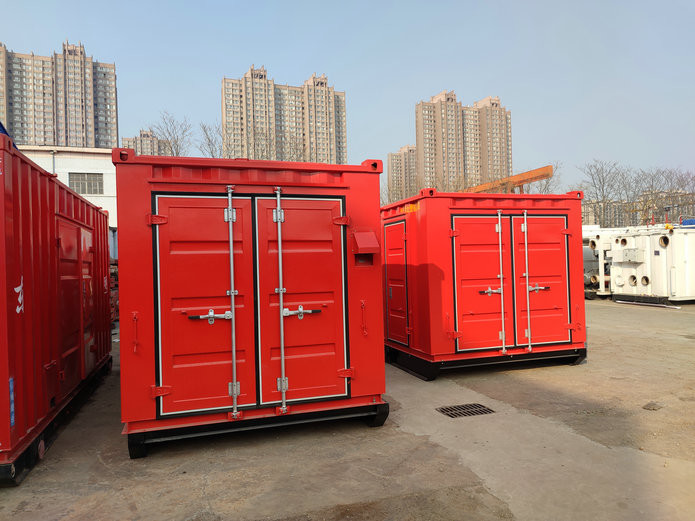

جهاز تحكم عن بعد بوحدة تحكم بوب
تعتبر وحدة التجميع الخاصة بمداخن مانع الانفجار BOP جزءًا مهمًا جدًا من المعدات التي تتحكم في مداخن مانع الانفجار BOP وصمامات البوابة التي يتم التحكم فيها عن طريق الضغط الهيدروليكي ، خاصة في عمليات الحفر وصيانة الآبار.من الضروري تشغيل وصيانة نظام التحكم الهيدروليكي بدقة.يتكون من نظام التحكم عن بعد ، لوحة الحفار ، كابل الهواء (باستثناء النوع الكهربائي) ، حامل الأنابيب (نظام التسخين الكهربائي المتوفر للمنطقة الباردة) ، مشعب الضغط العالي ، غرفة الحماية ، إلخ.
حدود
|
غرض |
نموذج |
عدد الأشياء الخاضعة للسيطرة | مجموعات المجمع | الحجم الفعال لمخزون الزيت (L) | معدل تدفق المضخة | قوة المحرك (كيلوواط) | ضغط العمل (MPa) | |||
| الحجم الكلي |
(ل) |
الحجم الاسمي المتاح (L) | مضخة كهربائية (لتر / دقيقة) | مضخة هوائية (مل / شوط) | ||||||
| 1 | FKQ240-3 | 3 | 40 × 6 | 120 | 560 | 20 | 165 | 11 | 21 | |
| 2 | FKQ320-4 | 4 | 40 × 8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 3 | FKQ320-5 | 5 | 40 × 8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 4 | FKQ400-5 | 5 | 40 × 10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 5 | FKQ400-6 | 6 | 40 × 10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 6 | FKQ480-5 | 5 | 40 × 12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 7 | FKQ480-6 | 6 | 40 × 12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 8 | FKQ640-6 | 6 | 40 × 16 | 320 | 1300 | 40 | 165 × 2 | 18.5 | 21 | |
| 9 | FKQ640-7 | 7 | 40 × 16 | 320 | 1300 | 40 | 165 × 2 | 18.5 | 21 | |
| 10 | FKQ800-7 | 7 | 40 × 20 | 400 | 1500 | 40 | 165 × 2 | 18.5 | 21 | |
| 11 | FKQ800-8 | 8 | 40 × 20 | 400 | 1600 | 40 | 165 × 2 | 18.5 | 21 | |
| 12 | FKQ960-6 | 6 | 80 × 12 | 480 | 1800 | 40 | 165 × 3 | 18.5 | 21 | |
| 13 | FKQ960-7 | 7 | 80 × 12 | 480 | 1800 | 40 | 165 × 3 | 18.5 | 21 | |
| 14 | FKQ960-8 | 8 | 80 × 12 | 480 | 1800 | 40 | 165 × 3 | 18.5 | 21 | |
| 15 | (ف كق1280-8) | 8 | 80 × 16 | 640 | 2000 | 40 × 2 | 165 × 3 | 18.5 × 2 | 21 | |
| 16 | (ف كق1280-9) | 9 | 80 × 16 | 640 | 2000 | 40 × 2 | 165 × 3 | 18.5 × 2 | 21 | |
| 17 | FKQ1280-10 | 10 | 80 × 16 | 640 | 2000 | 40 × 2 | 165 × 3 | 18.5 × 2 | 21 | |
| 18 | (فكدق480-5) | 6 | 40 × 12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 19 | (فكدق 480-6) | 6 | 40 × 12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 20 | (فكدق640-6) | 6 | 40 × 16 | 320 | 1300 | 40 | 165 × 2 | 18.5 | 21 | |
| 21 | (فكدق640-7) | 7 | 40 × 16 | 320 | 1300 | 40 | 165 × 2 | 18.5 | 21 | |
| 22 | (فكدق 800-7) | 7 | 40 × 20 | 400 | 1500 | 40 | 165 × 2 | 18.5 | 21 | |
| 23 | (فكدق 800-8) | 8 | 40 × 20 | 400 | 1600 | 40 | 165 × 2 | 18.5 | 21 | |
| 24 | (فكدق960-7) | 7 | 80 × 12 | 480 | 1800 | 40 | 165 × 3 | 18.5 | 21 | |
| 25 | (فكدق960-8) | 8 | 80 × 12 | 480 | 1800 | 40 | 165 × 3 | 18.5 | 21 | |
| 26 | (فكدق1280-8) | 8 | 80 × 16 | 640 | 2000 | 40 × 2 | 165 × 3 | 18.5 × 2 | 21 | |
| 27 | (فكدق1280-9) | 9 | 80 × 16 | 640 | 2000 | 40 × 2 | 165 × 3 | 18.5 × 2 | 21 | |
| 28 | (فكدق1280-10) | 10 | 80 × 16 | 640 | 2000 | 40 × 2 | 165 × 3 | 18.5 × 2 | 21 | |
| 29 | FKD640-6 | 6 | 40 × 16 | 320 | 1300 | 40 | 165 × 2 | 18.5 | 21 | |
| 30 | FKD800-7 | 7 | 40 × 20 | 400 | 1500 | 40 | 165 × 2 | 18.5 | 21 | |
| 31 | FKD960-8 | 8 | 80 × 12 | 480 | 1800 | 40 | 165 × 3 | 18.5 | 21 | |
النقاط الرئيسية لاختيار نظام تحكم مانع الانفجار BOP
للتحكم في مانع الانفجار BOP بشكل موثوق وآمن ، يجب اتباع معايير صناعة النفط والغاز الطبيعي SY / T5053.2-2007 و APl Spec 16D عند اختيار منتج مناسب وشرائه.يجب أن تكون العوامل التي يجب مراعاتها على الأقل:
ملحوظة:
س: تستخدم سلسلة FKQ حزمة خرطوم لتوصيل لوحة الشبت بلوحة التحكم في الرينول ، وصمامات دوارة تعمل بالهواء المضغوط تعمل بالديلر ، وتستخدم لوحة التحكم عن بعد الأسطوانة لدفع 4 اتجاهات vave ، ويمكن لسلسلة tis اختيار دليل هوائي يا صمامات إعادة ضغط محرك هوائي ،
DQ: تستخدم سلسلة FKDQ كبل إشارة لتوصيل لوحة trller بلوحة التحكم renote ، ثم يتم تشغيل lemen الذي يعمل باللمس soreen rl ctic butonremote لوحة التحكم تستخدم الأسطوانة لتشغيل الصمام ذو 4 اتجاهات ، مع صمامات تنظيم الضغط التي تعمل بمحرك هوائي .
D: تستخدم سلسلة FKD كبل إشارة لتوصيل لوحة drllr بلوحة التحكم عن بعد ، فإن elenent تشغيل theotrlle عبارة عن شاشة تعمل باللمس o تستخدم لوحة التحكم عن بعد بورون مغناطيس كهربائي لتشغيل الصمام ذي 4 اتجاهات 3 مواضع ، مع صمامات تنظيم الضغط التي تحركها المحركات الكهربائية.
إذا أراد العميل طلب مواصفات APl.نظام التحكم 16D ، وتحتاج إلى وضع علامة على حرف واحد فقط APl عليه ، تحتاج إلى الحصول على fom يسمى "التكوين و peramelers من مكدسات bop لـ ovder و APl المواصفات.16D نظام التحكم jland and surace) "من قسم مبيعات Rongsheng.Afitr flng في المعلمات التقنية deti led ، سوف يقوم قسم Rongsheng الفني بحساب الاختيار.
الجهاز الاختياري:
يمكن لجميع السلاسل أن تختار وحدات تسخين مانع الانفجار BOP ، لتسخين بوب في بيئة شديدة البرودة ، وتمكين بوب tofuncion بشكل طبيعي ، يمكن لسلسلة FKDQ & FKD اختيار وظيفة التحكم عن بعد لاسلكيًا.
