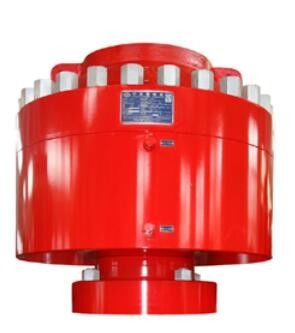

مانع حلقي لرأس البئر 13 5/8 "-3000 رطل / بوصة مربعة
الحلقي المانع Bop مغلق في البئر لاختبار الزيت ، صيانة الآبار ، إكمال البئر وعملية التشغيل لمنع حادث الانفجار ، وظيفتان مغلقتان تمامًا وشبه مغلقان في واحدة ، الحلقي المنعطف لديه هيكل بسيط ، سهل التشغيل ، مقاوم يتم استخدام خصائص الضغط العالي لمنع تسرب رأس البئر لسلامة حقول النفط.
كيف يعمل مانع الانفجار الحلقي
إغلاق - عندما يتم ضخ الزيت الهيدروليكي في المنفذ الممتد ، سيتم رفع العنصر الموجود بالداخل وضغطه في الأنبوب / الأنبوب.
مفتوح - من ناحية أخرى ، إذا تم ضخ السائل الهيدروليكي في منفذ التراجع ، فسيتم دفع العنصر لأسفل مما يؤدي إلى إطلاق الأنبوب.
الحلقي مقابل RAM BOP
يؤدي مانع الانفجار الحلقي وظائف عديدة في عمليات الحفر.إنه يغلق الفراغ الحلقي بين الأنابيب والغلاف وأنابيب الحفر.كما أنه يساعد في الحفاظ على الختم عندما يكون الغلاف أو الأنبوب أو أنابيب الحفر خارج فتحة الحفر.على عكس موانع انفجار RAM ، يمكن لمانع الانفجار BOP الحلقي ختم أنابيب مختلفة بأحجام مختلفة.
المواصفات الحلقي المانع بوب
|
غرض |
مواصفات مانع الانفجار الحلقي |
|||||||||
|
الحجم والطراز |
7 1/16 -3000 رطل / بوصة مربعة |
7 1/16 -5000 رطل / بوصة مربعة |
9 ″ -3000 رطل / بوصة مربعة |
9 ″ -5000 رطل / بوصة مربعة |
11 ″ -3000 رطل / بوصة مربعة |
11 ″ -5000 رطل / بوصة مربعة |
13 5/8 ″ -3000 رطل / بوصة مربعة |
13 5/8 ″ -5000 رطل / بوصة مربعة |
20 3/4 ″ -3000 رطل / بوصة مربعة |
21 1/4 ″ -5000 رطل / بوصة مربعة |
|
مم / في التجويف (مم / بوصة) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
|
ضغط العمل المقدر (MPa / psi) |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
|
ضغط اختبار الضغط الهيدروستاتيكي (MPa / psi) |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
31.5 4500 |
70 10000 |
|
ضغط العمل المقدر بالتحكم الهيدروليكي (MPa / psi) |
21/3000 |
|||||||||
|
أنبوب ختم ضغط العمل الهيدروليكي الموصى به (MPa / psi) |
1،218 ～ 1،522 رطل لكل بوصة مربعة |
|||||||||
|
الأعلى.ختم ضغط العمل جيدًا بدون أنبوب في (MPa / psi) |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
|
يوصى بختم ضغط العمل الهيدروليكي جيدًا بدون أنبوب في (MPa / psi) |
≤10.5 / 1500 |
|||||||||
|
افتح Max.حجم الزيت (L) |
15 |
15 |
22.8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
|
أغلق ماكس.حجم الزيت (L) |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
|
رفع الوزن بواسطة حلقتين رفع (ر) |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
|
مخرج الزيت الهيدروليكي |
معاهدة عدم الانتشار 1 " |
|||||||||
|
درجة حرارة المعدن |
T-20/250 (-29 ℃ ～ 121 ℃) |
|||||||||
|
درجة الحرارة غير المعدنية |
باب (-18 ℃ ~ 66 ~ 93 ℃) |
|||||||||
|
تلامس مادة متوسطة مع سائل جيد |
وفقًا لـ NACE MR-01-75 ، تلبية API 16A 4th Edition Standard |
|||||||||
