539.7 مم 21 1/4 "شافير حلقي بوب معدات التحكم في الآبار

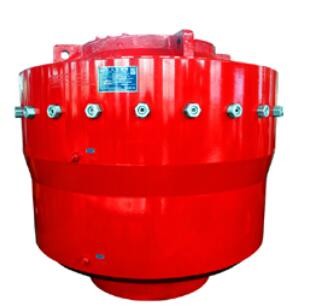

Shaffer Annular Bop هو جهاز أساسي للتحكم في الضغط أثناء الحفر والعمليات ، حيث يعمل على منع التسرب غير المنضبط للنفط / الغاز من الآبار.يمكن استخدام Shaffer Annular Bop في أعمال الحفر وعمليات الحفر المجهزة بأنظمة التحكم الهيدروليكية.
مواصفات مانع الانفجار الحلقي
|
غرض |
مواصفات مانع الانفجار الحلقي |
|||||||||
|
الحجم والطراز |
7 1/16 -3000 رطل / بوصة مربعة |
7 1/16 -5000 رطل / بوصة مربعة |
9 ″ -3000 رطل / بوصة مربعة |
9 ″ -5000 رطل / بوصة مربعة |
11 ″ -3000 رطل / بوصة مربعة |
11 ″ -5000 رطل / بوصة مربعة |
13 5/8 ″ -3000 رطل / بوصة مربعة |
13 5/8 ″ -5000 رطل / بوصة مربعة |
20 3/4 ″ -3000 رطل / بوصة مربعة |
21 1/4 ″ -5000 رطل / بوصة مربعة |
|
مم / في التجويف (مم / بوصة) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
|
ضغط العمل المقدر (MPa / psi) |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
|
ضغط اختبار الضغط الهيدروستاتيكي (MPa / psi) |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
31.5 4500 |
70 10000 |
|
ضغط العمل المقدر بالتحكم الهيدروليكي (MPa / psi) |
21/3000 |
|||||||||
|
أنبوب ختم ضغط العمل الهيدروليكي الموصى به (MPa / psi) |
1،218 ～ 1،522 رطل لكل بوصة مربعة |
|||||||||
|
الأعلى.ختم ضغط العمل جيدًا بدون أنبوب في (MPa / psi) |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
|
يوصى بختم ضغط العمل الهيدروليكي جيدًا بدون أنبوب في (MPa / psi) |
≤10.5 / 1500 |
|||||||||
|
افتح Max.حجم الزيت (L) |
15 |
15 |
22.8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
|
أغلق ماكس.حجم الزيت (L) |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
|
رفع الوزن بواسطة حلقتين رفع (ر) |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
|
مخرج الزيت الهيدروليكي |
معاهدة عدم الانتشار 1 " |
|||||||||
|
درجة حرارة المعدن |
T-20/250 (-29 ℃ ～ 121 ℃) |
|||||||||
|
درجة الحرارة غير المعدنية |
باب (-18 ℃ ~ 66 ~ 93 ℃) |
|||||||||
|
تلامس مادة متوسطة مع سائل جيد |
وفقًا لـ NACE MR-01-75 ، تلبية API 16A 4th Edition Standard |
|||||||||
