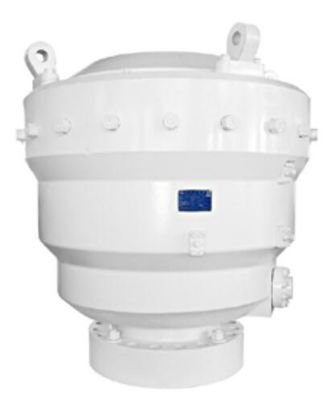

476.3 مم 18 3/4 "مانع حلقي بوب هيدريل للنفط والغاز
يتم معالجة Bop هيدريل المانع الحلقي بواسطة نظام التحكم الهيدروليكي.عندما يتم إيقاف تشغيله ، يتدفق الزيت عالي الضغط إلى التجويف السفلي المغلق للمكبس عبر منفذ الزيت في الغلاف المركزي ، لدفع المكبس لأعلى ، ويضغط السطح المخروطي للمكبس على قلب المطاط.نظرًا للقيود المفروضة على غطاء الرأس ، لا يمكن أن يرتفع قلب المطاط لأعلى ولكن يتم دفعه نحو مركز فوهة البئر حتى يتم إحاطة أداة الحفر أو إحاطة رأس البئر تمامًا لإغلاق البئر.
مواصفات Bop هيدريل المانع الحلقي
(يمكننا توفير مانع الانفجار BOP: حجم التجويف من 7 1/16 بوصة إلى 30 بوصة ، والضغط من 500 رطل / بوصة مربعة إلى 20000 رطل / بوصة مربعة ، غير محدود في القائمة أدناه)
| غرض | مواصفات مانع الانفجار الحلقي | |||||||||
| الحجم والطراز |
7 1/16 -3000 رطل / بوصة مربعة |
7 1/16 -5000 رطل / بوصة مربعة |
9 ″ -3000 رطل / بوصة مربعة |
9 ″ -5000 رطل / بوصة مربعة |
11 ″ -3000 رطل / بوصة مربعة |
11 ″ -5000 رطل / بوصة مربعة |
13 5/8 ″ -3000 رطل / بوصة مربعة |
13 5/8 ″ -5000 رطل / بوصة مربعة |
20 3/4 ″ -3000 رطل / بوصة مربعة |
21 1/4 ″ -5000 رطل / بوصة مربعة |
| التجويف (مم / بوصة) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
| ضغط العمل المقدر (MPa / psi) |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
| ضغط اختبار الضغط الهيدروستاتيكي (MPa / psi) |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
31.5 4500 |
70 10000 |
| ضغط العمل المقدر بالتحكم الهيدروليكي (MPa / psi) | 21/3000 | |||||||||
| أنبوب ختم ضغط العمل الهيدروليكي الموصى به (MPa / psi) | 1،218 ～ 1،522 رطل لكل بوصة مربعة | |||||||||
| الأعلى.ختم ضغط العمل جيدًا بدون أنبوب في (MPa / psi) |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
| يوصى بختم ضغط العمل الهيدروليكي جيدًا بدون أنبوب في (MPa / psi) | ≤10.5 / 1500 | |||||||||
| افتح Max.حجم الزيت (L) | 15 | 15 | 22.8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| أغلق ماكس.حجم الزيت (L) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| رفع الوزن بواسطة حلقتين رفع (ر) | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| مخرج الزيت الهيدروليكي | معاهدة عدم الانتشار 1 " | |||||||||
| درجة حرارة المعدن | T-20/250 (-29 ℃ ～ 121 ℃) | |||||||||
| درجة الحرارة غير المعدنية | باب (-18 ℃ ~ 66 ~ 93 ℃) | |||||||||
| تلامس مادة متوسطة مع سائل جيد | وفقًا لـ NACE MR-01-75 ، تلبية API 16A 4th Edition Standard | |||||||||
