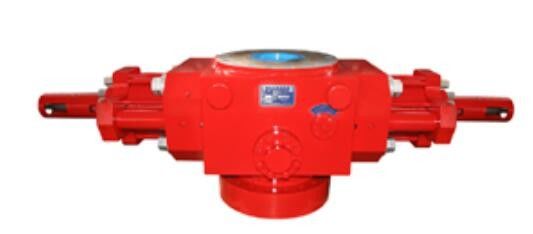

11INCH 15000psi Bop Blowout Prevent كاميرون / نوع شيفر
مقدمة مانع الانفجار Bop
1. جسم مانع الانفجار بوب مصنوعان من سبائك الصلب.
2. استخدم مجموعة حلقات الختم لتحسين إحكام إغلاق الباب الجانبي ؛
3. مانع انفجار بوب استخدم كبش عائم.يتم فصل مطاط الكبش الأمامي عن مطاط الكبش العلوي ، مما يجعله أكثر موثوقية في الختم وأسهل في التغيير ؛
4. استخدام طريقة الزيت المدفون داخل الجسم.يتم فصل مفصلة التحميل عن المفصلة الهيدروليكية ؛
5. هيكل المفصلة المدمج يجعل من السهل التجميع والتفكيك.
6. مانع الانفجار Bop استخدم حجرة جسم على شكل قوس مع أربع زوايا دائرية كقسم انتقالي لتقليل قيمة ذروة الإجهاد كلما تحمل الضغط ؛
7. يمكن تزويد تجويف الكبش بتجميع الكبش من نفس النوع BOP المصنوع في الخارج ؛
8. أخاديد الفلنجة مبطنة بالفولاذ المقاوم للصدأ.
(يمكننا توفير مانع الانفجار BOP: حجم التجويف من 7 1/16 بوصة إلى 30 بوصة ، والضغط من 500 رطل لكل بوصة مربعة إلى 20000 رطل / بوصة مربعة ، غير محدود في القائمة أدناه)
| غرض | مواصفات Ram BOP | |||||||||||||
| الحجم والطراز |
7 1/16 -3000 رطل / بوصة مربعة |
7 1/16 -5000 رطل / بوصة مربعة |
7 1/16 -100000 رطل / بوصة مربعة |
9 ″ - 3000psi |
9 ″ -5000 رطل / بوصة مربعة |
11 ″ -3000 رطل / بوصة مربعة |
11 ″ -5000 رطل / بوصة مربعة |
11 ″ -10000 رطل / بوصة مربعة |
13 5/8 ″ -3000 رطل / بوصة مربعة |
13 5/8 ″ -5000 رطل / بوصة مربعة |
13 5/8 ″ -10000 رطل / بوصة مربعة |
20 3/4 ″ -3000 رطل / بوصة مربعة |
21 1/4 ″ -5000 رطل / بوصة مربعة |
26 3/4 بوصة -3000 رطل / بوصة مربعة |
| التجويف (مم / بوصة) | 179.4 | 179.4 | 179.4 | 228.6 | 228.6 | 279.4 | 279.4 | 279.4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
| 7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
| ضغط العمل المقدر (MPa / psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
| 3000 | 5000 | 10000 | 3000 | 5000 | 3000 | 5000 | 10000 | 3000 | 5000 | 10000 | 3000 | 5000 | 3000 | |
| ضغط اختبار الضغط الهيدروستاتيكي (MPa / psi) | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 105 | 31.5 | 70 | 31.5 |
| 4500 | 7500 | 15000 | 4500 | 7500 | 4500 | 7500 | 15000 | 4500 | 7500 | 15000 | 4500 | 10000 | 4500 | |
| ضغط العمل المقدر بالتحكم الهيدروليكي (MPa / psi) | 21/3000 | |||||||||||||
| أنبوب ختم ضغط العمل الهيدروليكي الموصى به (MPa / psi) | 1218 ~ 1522 رطل / بوصة مربعة | |||||||||||||
| حجم الكباش المفتوحة مجموعة واحدة | 36 لتر | |||||||||||||
| حجم لإغلاق مجموعة الكباش | 40 لتر | |||||||||||||
| مخرج الزيت الهيدروليكي | معاهدة عدم الانتشار 1 " | |||||||||||||
| درجة حرارة المعدن | T-20/250 (-29 ℃ ～ 121 ℃) | |||||||||||||
| درجة الحرارة غير المعدنية | باب (-18 ℃ ~ 66 ~ 93 ℃) | |||||||||||||
| مادة متوسطة تتلامس مع سائل البئر | وفقًا لـ NACE MR-01-75 ، تلبية API 16A 4th Edition Standard | |||||||||||||
