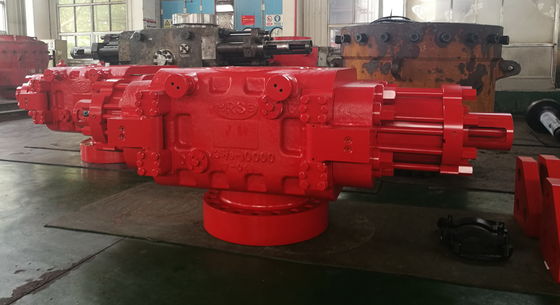

13 5/8 "-10000 PSI مانع تفجير كبش مفرد ، مرصع علوي وحواف سفلية ، مع أغطية قياسية ، قفل يدوي ، جميع الأخاديد الحلقية ملحومة بـ 304 غير القابل للصدأ ، تقليم H2S ، تلبية NACE 0175 ، فئة درجة الحرارة المعدنية هي T-20 / 250 ، فئة درجة الحرارة غير المعدنية هي BAB (-18 ℃ -121 ℃) ، وتلبية API 16A 4TH Edition ، API Monogrammed. كاملة مع COC ، وتقرير الاختبار ، وتقرير المواد ، وتقرير المعالجة الحرارية ، إلخ.
المعلمة التقنية لمانع الانفجار رام BOP
| غرض | رام واحد مانع الانفجار BOP مع الداعم | مزدوجة رام مانع الانفجار BOP مع الداعم | ||
| مقاس | FZ35-70 | 2FZ35-70 | ||
| نوع الاتصال العلوي | رصع | مشفه | رصع | مشفه |
| نوع الاتصال السفلي | مشفه | مشفه | مشفه | مشفه |
| الوزن (كجم) |
6898 (14،320 رطلاً) |
7433
|
12122 (26555 رطلاً) |
12657 (27800 رطل) |
| الارتفاع (مم) | 960 | 1250 | 1491 | 1775 |
| تجويف | 346.1 ملم (13 5/8 ″) | |||
| ضغط اختبار الضغط الهيدروستاتيكي | 105 ميجا باسكال (15000 رطل / بوصة مربعة) | |||
| ضغط العمل المقدر | 70 ميجا باسكال (10000 رطل / بوصة مربعة) | |||
| قوة نظام التحكم الهيدروليكي ضغط العمل | 31.5 ميجا باسكال (4500 رطل / بوصة مربعة) | |||
| تصنيف ضغط العمل لنظام التحكم الهيدروليكي | 21 ميجا باسكال (3000 رطل / بوصة مربعة) | |||
| ضغط التشغيل المتحكم به هيدروليكيًا الموصى به | 8.4 ～ 10.5 ميجا باسكال (1200 1500 رطل / بوصة مربعة) | |||
| تتحمل الاسطوانة الهيدروليكية | 342.9 ملم (13 1/2 بوصة) | |||
| الداعم تتحمل | 250 مم (9 7/8 ″) | |||
| افتح مجموعة واحدة من حجم زيت الكبش | 29.5 لتر | |||
| أغلق مجموعة واحدة من حجم زيت الكبش | 33.5 لتر | |||
| أغلق مجموعة واحدة من حجم زيت الكبش (بما في ذلك المعززات) | 54 لتر | |||
| وصلة ربط الخرطوم | معاهدة عدم الانتشار 1 | |||
| حجم المنفذ | 4 1/16 ″ -10،000psi حسب العقد | |||
| درجة الحرارة | T20 (-29 ～ 121 ℃) حسب العقد | |||
| نسبة الإغلاق λ | 1: 7.4 | |||
| نسبة قريبة λ (مع الداعم) | 1: 11.4 | |||
|
ملحوظة: يتوافق تصميم وتصنيع مانع الانفجار BOP جميعًا مع API Spec 16A. يمكن استخدام مانع الانفجار BOP المقدم من أجل H2خدمة S وتلبية أيضًا NACE MR-01-75. |
||||
القائمة 5حجم ذاكرة الوصول العشوائي للتركيب
| حجم ذاكرة الوصول العشوائي للتركيب | الحد الأقصى لذاكرة الوصول العشوائي للأنبوب هو 10 3/4 ″ ، 5 ～ 5 1/2 ″ VBR ، 2 7/8 ″ ～ 5 VBR ، 3 1/2 ″ ～ 5 VBR ، 5 ～ 7 VBR ، 3 1 / 2 ″ ثقب مزدوج ، 2 7/8 ثقب مزدوج ، 2 3/8 ثقب مزدوج ، كبش قص |
