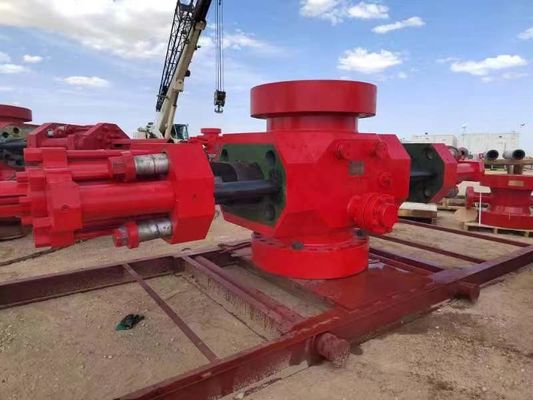

13 5/8 "-10000 PSI Cameron U من نوع ذاكرة الوصول العشوائي الفردي BOP ، وصلة ذات حواف علوية وسفلية (نوع الاتصال حسب طلب العملاء) ، مع أغطية قياسية ، وجميع أسطح إغلاق المفاتيح مطلية. جميع الأخاديد الحلقية ملحومة بـ 304 من الفولاذ المقاوم للصدأ ، H2S تقليم ، يلتقي NACE 0175 ، يلتقي API 16A 4TH E ، API Monogrammed ، الفتح والإغلاق الهيدروليكي ، مع COC وكتب البيانات.
المعلمات الفنية لمانع الانفجار Ram BOP (بدون الداعم الترادفي)
| غرض | مانع انفجار رام واحد |
انفجار ذاكرة الوصول العشوائي المزدوجة المانع |
||
| تخصيص | 13 5/8 ”- 10،000psi SR BOP | 13 5/8 "- 10000psi DR BOP | ||
| أعلى اتصال | رصع | مشفه | رصع | مشفه |
| اتصال من الأسفل | مشفه | مشفه | مشفه | مشفه |
| ارتفاع مم | 850 | 1130 | 1415 | 1695 |
| وزن |
5767 (12،816 رطلاً) |
6322 (14،049 رطلاً) | 10955 (24344 رطلاً) | 11510 ㎏ (25578 رطلاً) |
| حجم تجويف | 346. 1 ملم (13 5/8 ″) | |||
| ضغط الاختبار الهيدروستاتيكي | 105 ميجا باسكال (15000 رطل / بوصة مربعة) | |||
| ضغط العمل المقدر | 70 ميجا باسكال (10000 رطل / بوصة مربعة) | |||
| ضغط اختبار قوة نظام التحكم الهيدروليكي | 31.5 ميجا باسكال (4500 رطل / بوصة مربعة) | |||
| تصنيف ضغط العمل لنظام التحكم الهيدروليكي | 21 ميجا باسكال (3000 رطل / بوصة مربعة) | |||
| ضغط التشغيل الموصى به للتحكم الهيدروليكي | 8.4 ～ 10 .5 ميجا باسكال (1200 1500 رطل / بوصة مربعة) | |||
| قطر الاسطوانة | 342.9 ملم (13 1/2 بوصة) | |||
| حجم غرفة الافتتاح لمجموعة واحدة من الرام | 41 لتر | |||
| حجم غرفة الإغلاق لمجموعة واحدة من ذاكرة الوصول العشوائي | 43 لتر | |||
| خيط الميناء الهيدروليكي | معاهدة عدم الانتشار 1 | |||
|
مواصفات الجانب مَنفَذ |
4 1/16 ″ - 10000 رطل / بوصة مربعة أو وفقًا للعقد المحدد | |||
| درجة الحرارة | T20 (-29 ～ 121 ℃) أو وفقًا للعقد المحدد | |||
| نسبة الإغلاق | 10.83: 1 | |||
| أحجام رام |
رام أعمى2 3/8 ″ ، 2 7/8 ″ ، 3 1/2 ″ ، 4 1/2 ″ ، 5 ، 5 1/2 ″ ، 7 ، 9 5/8 ″ ، 9 7/8 ″ ، كبش قص خدمة عادي و H2S ، 4 ، 10 3/4 ″ ، 7 5/8 ″ ، 6 5/8 ″ ، 7 1/2 ″ ، 2 7/8 ″ ～ 5 ، 3 1 / 2 ″ ～ 5 1/2 ″ ، 4 1/2 ″ ～ 7 ، 2 3/8 ″ ～ 3 1/2 ″ ، 3 1/2 ″ ～ 5 7/8 ، 3 1/2 ″ ثقب مزدوج ، 2 7/8 ″ ثقب مزدوج ، 3 1/2 ″ X2 فتحة مزدوجة مقاس 7/8 بوصة. ملحوظة:ال نفس المواصفاتيمكن تثبيت أيون كاميرون رامزفي ال مانع الانفجار BOP.(يستثني قص كبش) |
|||
|
أوصاف أخرى: ال تصميم و ال مانوفاكتوجرس ل ال خرج عن طوره المانع نكون في وفقا مع الAPI المواصفات 16أ أعراف. مقاومة التآكل ضغط لهيدروجين ثاني كبريتيد من الداخلية القطع التابع خرج عن طوره المانع في تابعيمثل مع ال حسنًا السوائل يتوافق ل ال متطلبات محدد فيNACE السيد-01-75. |
||||
