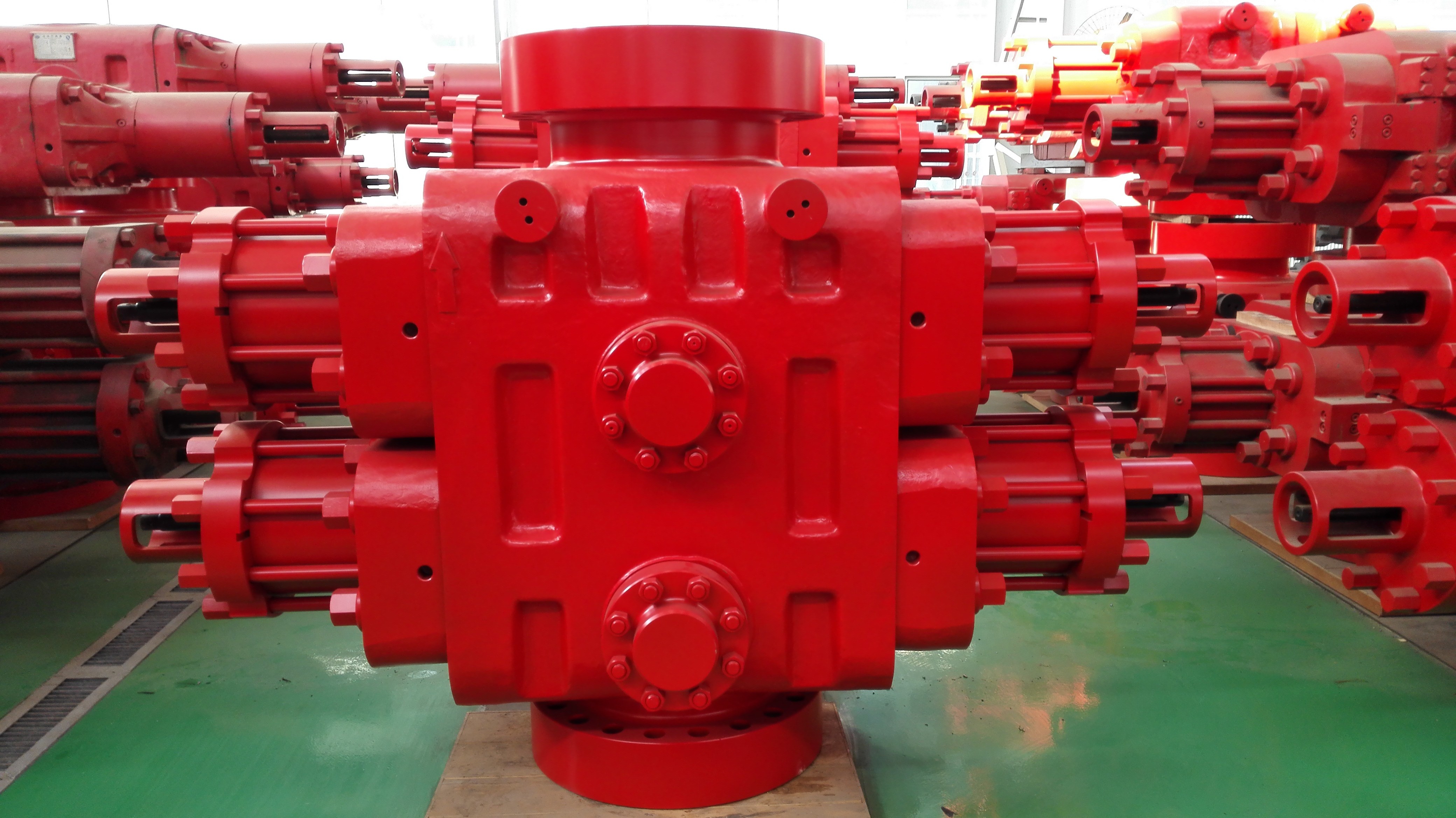

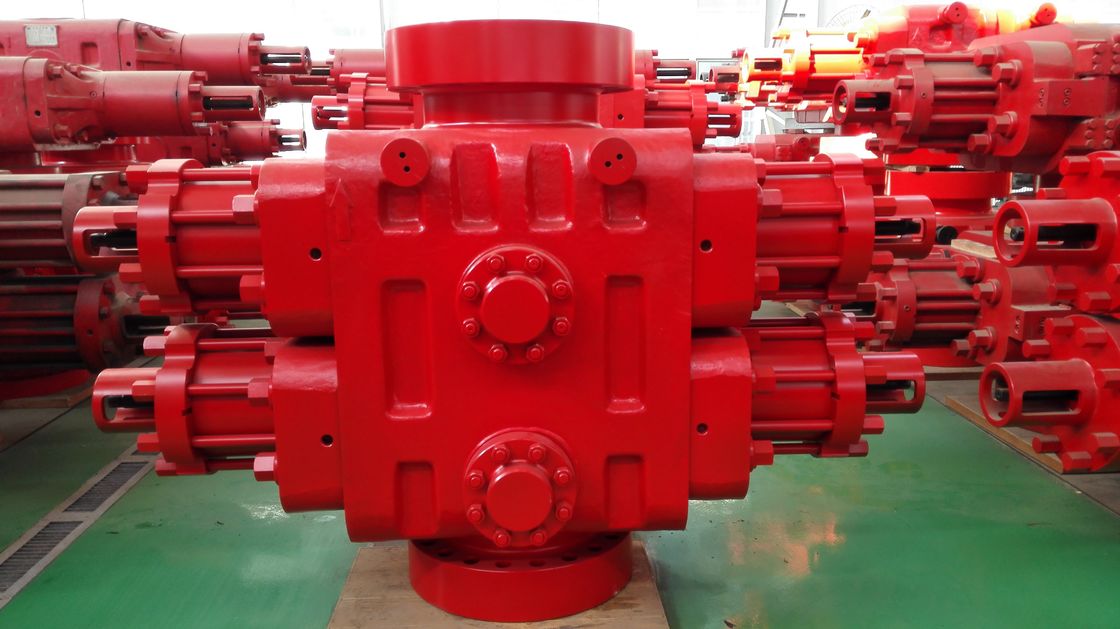

7 1/16 بوصة رم مزدوج نفخ خارج الوقاية بوب في حفر النفط
جهاز منع الانفجار (BOP) هو جهاز أمان حاسم يستخدم في حفر النفط. يتم تثبيته في رأس غطاء رأس البئر وهو مسؤول عن التحكم في انفجارات النفط والغاز والماء عالية الضغط.عندما يكون ضغط النفط والغاز مرتفع جداً، يمكن لمنع الانفجار (BOP) إغلاق رأس البئر. يحتوي BOP على أربعة صمامات ، والتي يمكن تنشيطها عن طريق حقن الطين في فتحة الحفر. وهذا يزيد من ضغط عمود سائل الحفر,قمع الزيت والغازات عالية الضغط التي ستفرغ من أنبوب الحفر والحفاظ على ضغط طين ثقيل مستقر.
ريم مزدوج تنفخ خارج الوقاية بوبمقياس
| النموذج |
الفتيات يفتحون (1 مجموعة) |
الفتيات يغلقون (1 مجموعة) |
نسبة الإغلاق | أبعاد التجميع (في) | الوزن التقريبي ((lb) | ||||||
| الطول (L) | العرض (W) | الطول (H) | |||||||||
| فلج × فلج | الـ STD × STD | فلج × ستد | فلج × فلج | الـ STD × STD | فلج × ستد | ||||||
| 4 1/16′′-20,000psi ((RS-FS الفردية) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
| 4 1/16′′-20,000psi ((RS-FS المزدوج) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
| 7 1/16′′-20,000psi ((RS-FS الفردية) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
| 7 1/16′′-20,000psi ((RS-FS المزدوج) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
| 11′′-20,000psi ((RS-FS الفردية) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
| 11′′-20,000psi ((RS-FS المزدوج) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
| 18 3/4′′-20,000psi ((إرس-إف إس مزدوج) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
ريم مزدوج تنفخ خارج الوقاية بوبالسمة
1) الشكل بشكل عام ، فإن جسم BOP يشبه مربع ، في الوسط هناك فتحة عمودية
يمكن أن تمر وتجاويف العجل الذي يتحرك العجل في الاتجاه الأفقي.
2) أنواع الاتصالات أنواع الاتصالات الثلاثة هي الاتصالات المزدوجة، والفلانج، والاتصالات العلوية والسفلية المشددة.من الفلنجات والمسامير والمشابك والخنادق الحلقة جميعها تتوافق مع معايير API.
