تفاصيل المنتج:
|
| النوع: | رام بوب واحد | ضغط العمل: | 10000 رطل / بوصة مربعة |
|---|---|---|---|
| المواد: | مسبوكة ZG25CrNiMo | درجة الحرارة المعدنية: | تي -20 / 250 |
| درجة الحرارة غير المعدنية: | باب (-18 ℃ -121 ℃） | اسم آخر: | مانع انفجار منصة النفط |
| H2S: | تقليم H2S ، يفي بمعيار NACE 0175 | API: | API 16A |
| إبراز: | الحفر واحد رام بوب,محفز النفط من نوع Shaffer,رام واحد بوب 10000psi,Shaffer Type Oil Rig Blowout Preventer,Single Ram Bop 10000psi |
||

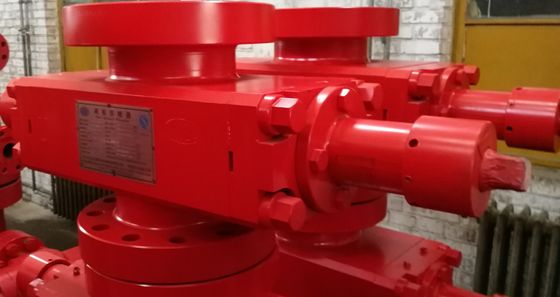

الحفر واحد رام بوب شافر نوع النفط ريغ منع انفجار
تم تصميم BOP الذراع لإغلاق الفضاء بين الغلاف ورأس البئر. عندما مغلقة فإنه يسمح للعمليات مثل تداول سائل الحفر،وقتل البئر من خلال البكرة الموجودة تحت BOP أو خطوط الأنابيب المتصلة بالمخرج الجانبي لهيئة BOPفي حالة الطوارئ ، BOP الراهم قادرة على قص أداة الحفر في الثقب لإغلاقه.يمكن أن تغلق عجلات الحفر المتغيرة من BOP العجل الفضاء الحلقية بين الغلاف والأنابيب من أحجام مختلفة ضمن نطاق محدد.
المعلم التقني لـ Single Ram Bop
| البند | واحد رام BOP مع مكبر | إضافة إضافية إلى إضافية | ||
| الحجم | FZ35-70 | 2FZ35-70 | ||
| نوع الاتصال العلوي | معقود | مقطوعة | معقود | مقطوعة |
| نوع الاتصال السفلي | مقطوعة | مقطوعة | مقطوعة | مقطوعة |
| الوزن (كجم) |
6898 (14,320 رطل) |
7433
|
12122 (26,555 رطلا) |
12657 (27,800 رطل) |
| الطول (ملم) | 960 | 1250 | 1491 | 1775 |
| مُملة | 346.1 ملم (13 5/8 ") | |||
| ضغط اختبار الضغط الهيدروستاتيكي | 105MPa (15,000psi) | |||
| ضغط العمل الاسمي | 70MPa (10,000psi) | |||
| قوة نظام التحكم الهيدروليكي ضغط العمل | 31.5MPa ((4,500psi) | |||
| ضغط العمل الاسمي لنظام التحكم الهيدروليكي | 21MPa ((3,000psi) | |||
| ضغط تشغيل هيدروليكي مقيّد | 8.4 ¥10.5MPa ((1,200 ¥1,500psi) | |||
| حفرة أسطوانة هيدروليكية | 342.9mm ((13 1/2 ") | |||
| حفرة دعم | 250mm ((9 7/8 ") | |||
| افتح مجموعة واحدة من حجم زيت العجل | 29.5 لتر | |||
| أغلق مجموعة واحدة من حجم زيت الذبيحة | 33.5 لتر | |||
| إغلاق مجموعة واحدة من حجم زيت الذبيحة (بما في ذلك المعززات) | 54L | |||
| مفصل الاتصال بالأنابيب | معاهدة عدم التنفيذ 1 | |||
| حجم المخرج | 4 1/16′′-10,000psi وفقا للعقد | |||
| درجة الحرارة | T20 ((-29 ∼ 121°C) وفقاً للعقد | |||
| نسبة الإغلاق λ | 1:7.4 | |||
| نسبة إغلاق λ (مع تعزيز) | 1:11.4 | |||
|
ملاحظة: تصميم و تصنيع BOP جميعها تلبي API Spec 16A. يمكن استخدام BOP المقدمة ل H2ويتوافق مع NACE MR-01-75. |
||||
القائمة 5حجم العجلة لتركيبها
| حجم العجلة لتركيبها | الحد الأقصى لـ 10 3/4′′، 5′′، 5 1/2′′ VBR، 2 7/8′′، 5 VBR، 3 1/2′′، 5 VBR، 5 ′′، 7 ′′، 3 1/2′′، ثقب مزدوج، 2 7/8′′، ثقب مزدوج، 2 3/8′′، ثقب مزدوج. |
