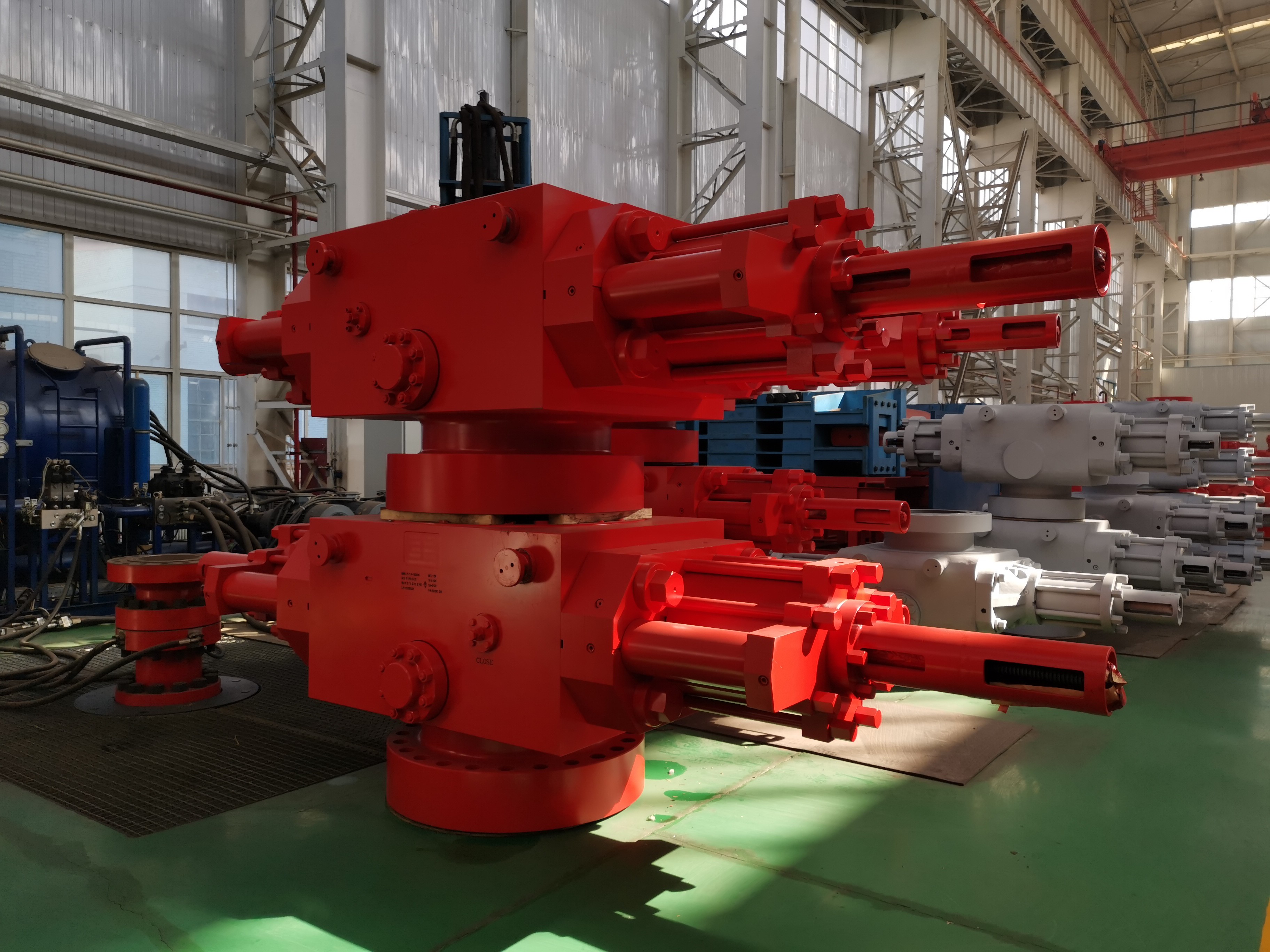

13 5/8 بوصة -10000psi حفر منع انفجار الهيدروليكية مفتوحة وإغلاق
الهيدروليكي رام حفر الوقاية من الانفجار هو أداة رئيسية لعمليات التجديد والحفر مع الاحتياجات التقنية المتنوعة.ومكونات أخرى تحمل الضغط مصنوعة من المعدن المقلد عالية الجودة، وغرفة داخلية ذات شكل بيضاوي تقلل من تركيز الإجهاد ، وتحسن أداء الختم ، وتمنع بشكل فعال انفجارات الآبار النفطية.
المعلمات التقنية لمنع انفجار الحفر (بدون دعم التانديم)
| البند | منع انفجار رم واحد |
انفجار رم مزدوج الوقاية |
||
| المواصفات | 13 5/8 - 10000psi SR BOP | 13 5/8- 10,000psi DR BOP | ||
| الاتصال العلوي | معقود | مقطوعة | معقود | مقطوعة |
| الاتصال السفلي | مقطوعة | مقطوعة | مقطوعة | مقطوعة |
| الارتفاع H mm | 850 | 1130 | 1415 | 1695 |
| الوزن |
5767 كجم (12,816 رطلا) |
6322 كجم (14,049 رطلا) | 10955 كجم (24,344 رطلا) | 11510 كجم (25,578 رطلا) |
| حجم الحفرة | 346. 1 ملم (13 5/8 ") | |||
| ضغط الاختبار الهيدروستاتي | 105MPa (15,000psi) | |||
| ضغط العمل الاسمي | 70 MPa (10,000psi) | |||
| ضغط الاختبار في نظام التحكم الهيدروليكي | 31.5 MPa ((4,500psi) | |||
| نظام التحكم الهيدروليكي ضغط العمل المسموح به | 21 MPa ((3,000psi) | |||
| ضغط تشغيل التحكم الهيدروليكي الموصى به | 8.4 ¥10 ¥5MPa ((1,200 ¥1,500psi) | |||
| قطر الاسطوانة | 342.9mm ((13 1/2 ") | |||
| حجم غرفة الافتتاح لمجموعة واحدة من رام | 41L | |||
| حجم غرفة الإغلاق لمجموعة واحدة من رام | 43 لتر | |||
| خيط الميناء الهيدروليكي | معاهدة عدم التنفيذ 1 | |||
|
مواصفات الجانب منفذ |
4 1/16′′- 10,000psi أو وفقا للعقد المحدد | |||
| درجة الحرارة | T20 ((-29~121°C) أو وفقاً للعقد الخاص | |||
| نسبة الإغلاق | 10.83: 1 | |||
| أحجام الرام |
(بند رام) ، 2 3/8 " ، 2 7/8 " ، 3 1/2 " ، 4 1/2 " ، 5 " ، 5 1/2 " ، 7 " ، 9 5/8 " ،9 7/8 ′′ ، عادي و H2S الخدمة قشر الذيل ، 4 ′′ ، 10 3/4 ′′ ، 7 5/8 ′′ ، 6 5/8 ′′ ، 7 1/2 ′′ ، 2 7/8 ′′ ′′ 5 ′′ ، 3 1/2 ′′ ′′ 5 1/2 ′′ ، 4 1/2 ′′ ′′ 7 ′′ ، 2 3/8 ′′ ′′ 3 1/2′′3 1/2′′5 7/8′′، 3 1/2′′ثقب مزدوج، 2 7/8′′ثقب مزدوج، 3 1/2′′X2 7/8 ′′ ثقب مزدوج ملاحظة:الـ نفس التفاصيليمكن تثبيت جهاز كاميرون رامزفي الـ BOP. (ماعدا القطع رم) |
|||
|
وصف آخر: الـ التصميم و الـ تصنيعحلقة من الـ انفجار الوقاية هم في الموافقة مع الـAPI المواصفات 16أ المعايير. المقاومة للآثار التآكل الإجهاد منالهيدروجين ديسولفيد من الجهاز الداخلي أجزاء من انفجار الوقاية في contالقانون مع الـ حسناً السوائل تتوافق إلى الـ متطلبات محددة فيNACE MR-01-75. |
||||
