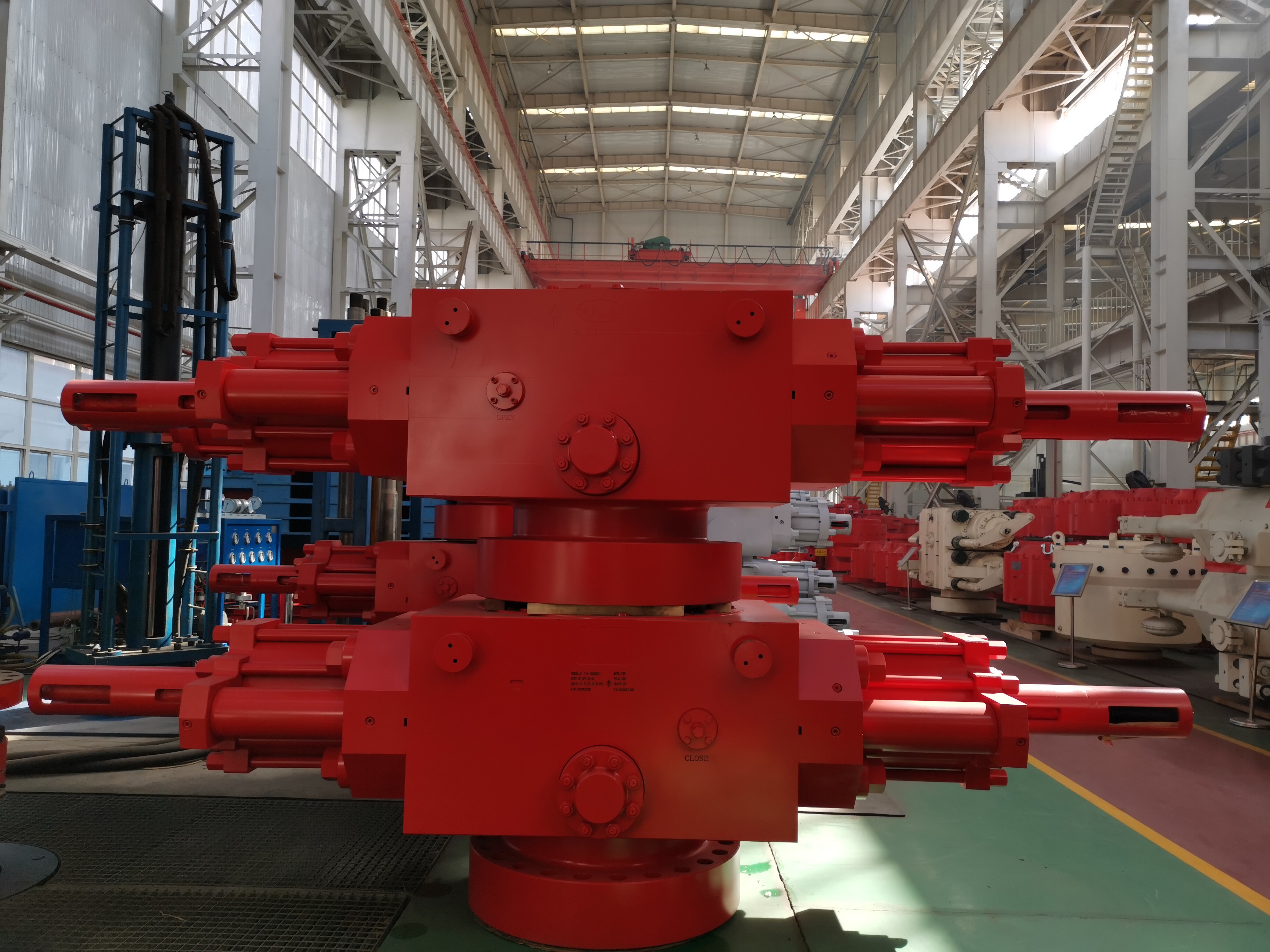

الهيدروليكية مفتوحة وإغلاق المقابس نظام التحكم منع الانفجار أسفل الجدار
إدخال نظام التحكم في منع الانفجار
آلية قفل تعمل بالهيدرووليكية أو يدوياً.
يشمل الختم الثانوي
يقدم هيكليات أبواب مسطحة وجانبية أو هيكليات أبواب مسطحة من نوع التحكم الهيدروليكي.
الباب الجانبي والغلاف متصلان من خلال مفاصل ثلاثية.
لفتح وإغلاق الصمام بالتسلسل، استخدم شريط الضغط (C type ram BOP).
يتم وضع إطار الدليل في نهاية الباب الجانبي. عند فتح الباب ، يمكن سحب العجل على طول السكة الحديدية الدليل واستبدالها ، على وجه التحديد مؤشر BOP Pistons.عند فتح الباب، يمكن سحب العجل على طول قاطرة الإرشاد واستبدالها ، على وجه التحديد مؤشر BOP Pistons العجل من النوع D.
عند فتح الباب ، يمكن سحب العجل على طول السكة الحديدية الموجهة واستبدالها ، على وجه التحديد مؤشر BOP Pistons العجل من النوع D.
طريق النفط مخفي عمداً
تشكل تجويف الغنم بيضاوي
TإيكنيكSتحديد نظام التحكم لمنع الانفجار
| البند |
بوب رم واحد (مع تعزيز) |
إضافات إضافية (غرفة واحدة مع مكبر) |
||
| النموذج | 13 5/8-5000psi | 13 5/8-5000psi | ||
| نوع الاتصال العلوي | معقود | مقطوعة | معقود | مقطوعة |
| نوع الاتصال السفلي | مقطوعة | مقطوعة | مقطوعة | مقطوعة |
| الوزن كيلوغرام | 5680 | 5888 | 10371 | 10651 |
| الارتفاع H mm | 750 | 960 | 1285 | 1495 |
| الجاذبية G mm | 490 | 515 | 805 | 830 |
| مستوى متطلبات الأداء | PR2 | |||
| مُملة | 346.1 ملم (13 5/8") | |||
| ضغط الاختبار للضغط الهيدروستاتيكي | 51.8MPa (7,500psi) | |||
| ضغط العمل الاسمي | 34.5MPa (5,000psi) | |||
| ضغط قوة نظام التحكم الهيدروليكي | 31.1MPa ((4,500psi) | |||
| ضغط العمل الاسمي لنظام التحكم الهيدروليكي | 20.7MPa ((3,000psi) | |||
| الضغط التشغيلي الموصى به لنظام التحكم الهيدروليكي | 8.410.5MPa ((1,222 1,518psi) | |||
| قطر الاسطوانة | 342.9mm ((13 1/2 ") | |||
| قطر المحرك | 250mm ((9 7/8 ") | |||
| حجم النفط المطلوب من خلال فتح زوج واحد من الذيل | 41L | |||
| حجم النفط المطلوب لإغلاق زوج واحد من العجل | 43 لتر | |||
| حجم النفط المطلوب عن طريق إغلاق زوج واحد من العجل ((المعزز)) | 63L | |||
| خيوط الواجهة لخط أنابيب التحكم الهيدروليكي | معاهدة عدم التنفيذ 1 | |||
| مواصفات منفذ الجانب | 3 1/8′′-5,000psi | |||
| درجة الحرارة | T-20/250 ((-29 121°C) ((أو موضوع العقد) | |||
| درجات حرارة المواد المعدنية | T20/250 ((-29~121°C)) ((أو مواضيع العقد) | |||
| درجات حرارة المواد المعدنية | BAB ((ضغط منخفض للغاية -18 درجة مئوية، درجة حرارة عالية مستمرة 66 درجة مئوية، درجة حرارة عالية للغاية 93 درجة مئوية) (أو موضوع العقد) | |||
| نسبة الإغلاق | 10.83:1 | |||
| نسبة الإغلاق ((مع مكبر) | 17.4:1 | |||
| حجم العجلة لتركيبها |
2 3/8′′، 2 7/8′′، 3 1/2′′، 4 1/2′′، 5′′، 5 1/2′′، 7′′، 9 5/8′′، 9 7/8′′، 4′′، 10 3/4′′، 7 5/8′′، 6 5/8′′، 7 1/2′′، 2 7/8′′، ′′5′′، 3 1/2′′، 5 1/2′′، 41/2′′، ′′7′′، 2 3/8′′، ′′3 1/2′′، 3 1/2′′، ′′5 7/8′′، 3 1/2′′، ثقب مزدوج،2 7/8′′ ثقب مزدوج، 2 7/8 "×3 1/2" ثقب مزدوج، عادي قشر رم، المقاومة للكبريت قشر رم ملاحظة:يمكن تثبيت نفس نوع كاميرون رام (باستثناء رم القطع) |
|||
|
ملاحظة: تخضع تصميم وتصنيع BOP لمواصفات API Spec 16A. The parts contacting with well fluid within BOP shall be able to resist hydrogen sulfide stress corrosion and all metallic parts contacting with well fluid meet the requirements of NACE MR-01-75/ISO15156. (باستثناء الذئاب القصية)
|
||||
