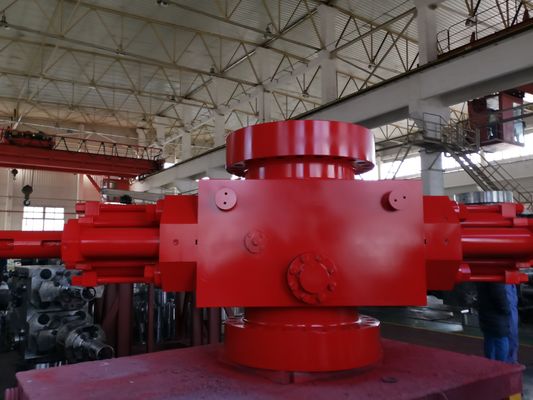

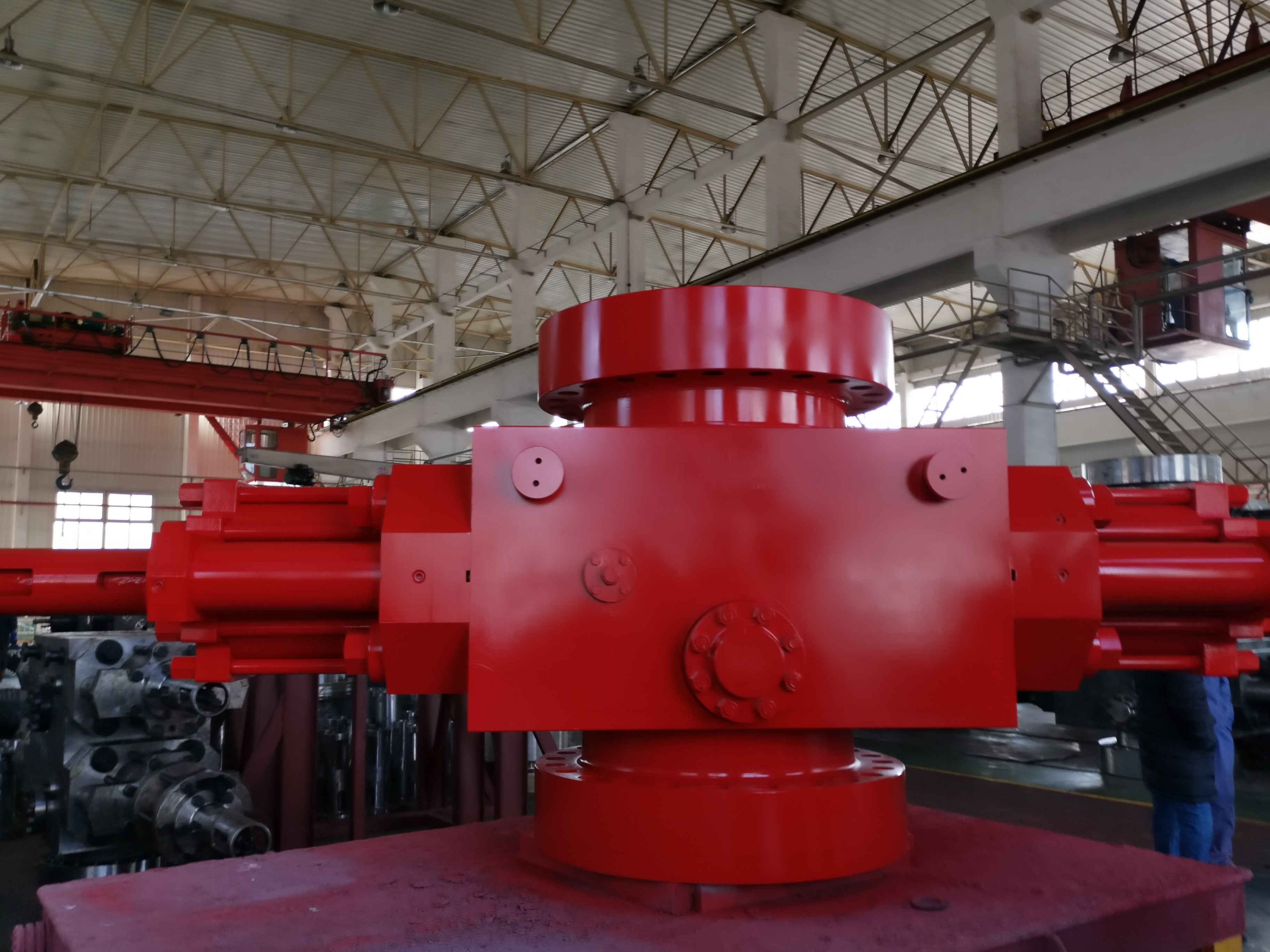

7 1/16 " 15000psi واحد رام انفجار منع مع اتصال فلانج
أنواع RAM BOP
1) ريمز الأنابيب
تغطية الفراغ بين البئر أو منع الانفجار والأنبوب. عندما يغلق رم الأنابيب حول نقطة التقاء قطر البئر والأنبوب الخارجي،السوائل لا يمكن أن تمر من خلال أي ثغرات في المنطقةهذا يمنع السوائل من التدفق من خلال الفضاء الحلقية ولكن لا يعيق التدفق داخل أنبوب الحفر.
2) شير رامز.
تستخدم آلية إغلاق منع الانفجار هذه شفرات فولاذية متينة ومجهزة بدقة لقطع أنابيب الحفر في كل مرة يتم فيها تشغيل BOP. بعد ذلك، يغلق البئر بأمان.في حالة استنفاد الخيارات الأخرىيمكن لمشغلي حقول النفط استخدام عجلات القطع لاستعادة السيطرة على ضغط البئر. ومع ذلك، يجب أن تكون هذه الطريقة دائماً الحل الأخير.
نصيحة هامة لتذكر أن الأنبوب المقطع لا يزال معلقا في كومة BOP بعد أن تم استخدام غرام القطع.لكن السلسلة الأخرى ستبقى سليمة.
الكبرى العمياء
مكونات سميكة في BOP من الفولاذ الثقيل. يحتوي على كتلتين من الفولاذ تتحد في الوسط لحجب الثقب الذي يناسب الأنابيب.الرجاء ملاحظة أن هذه الكبش ليس لديها مساحة للأنابيبيستخدم هذا الذيل، المعروف أيضا باسم الذيل قشر الختم،
حينما تفتقر البئر
خيط الحفر. عندما يغلق منع الانفجار ، فإنه يمكن أن يقطع الأنابيب أو أنابيب الحفر. بالإضافة إلى ذلك ، فإنه بمثابة الملاذ الأخير في الحالات التي يفشل فيها أنواع BOP الأخرى في استعادة ضبط الضغط.
(يمكننا توفير BOP: حجم الحفر من 7 1/16 ′′ إلى 30 ′′ ، الضغط من 500psi إلى 20000psi ، غير محدود في القائمة أدناه)
| البند | مواصفات نظام منع انفجار منصات النفط | |||||||||||||
| الحجم والنموذج |
7 1/16 " -3000psi |
7 1/16 " -5000psi |
7 1/16 " -100000psi |
9′′- 3000psi |
9′′ -5000psi |
11′′ -3000psi |
11′′ -5000psi |
11′′ -10000psi |
13 5/8 " -3000psi |
13 5/8 " -5000psi |
13 5/8 " -10000psi |
20 3/4 " -3000psi |
21 1/4 " -5000psi |
26 3/4 -3000psi |
| الحفرة (ملم/بوص) | 179.4 | 179.4 | 179.4 | 228.6 | 228.6 | 279.4 | 279.4 | 279.4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
| 7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
| ضغط العمل الاسمي (MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
| 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | |
| ضغط اختبار الضغط الهيدروستاتيكي (MPa/psi) | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 105 | 31.5 | 70 | 31.5 |
| 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 15,000 | 4,500 | 10,000 | 4,500 | |
| ضغط العمل المسموح به بالتحكم الهيدروليكي (MPa/psi) | 21/3,000 | |||||||||||||
| الموصى بها لضغط العمل الهيدروليكي للأنابيب الختامية (MPa/psi) | 1218 ~ 1522psi | |||||||||||||
| حجم الكبشر المفتوحة في مجموعة واحدة | 36 لتر | |||||||||||||
| الحجم لفرقة واحدة من الغنم | 40 لتر | |||||||||||||
| منفذ الزيت الهيدروليكي | معاهدة عدم الانتشار | |||||||||||||
| درجة الحرارة من المعدن | T-20/250 ((-29°C~121°C) | |||||||||||||
| درجة الحرارة من غير المعدن | BAB (-18 درجة مئوية ~ 66 درجة مئوية ~ 93 درجة مئوية) | |||||||||||||
| اتصال المواد المتوسطة مع سائل البئر | وفقًا لمعيار NACE MR-01-75 ، تلبية معيار API 16A الطبعة الرابعة | |||||||||||||
