نظام FKQ جهاز تحكم عن بعد في حقل النفط

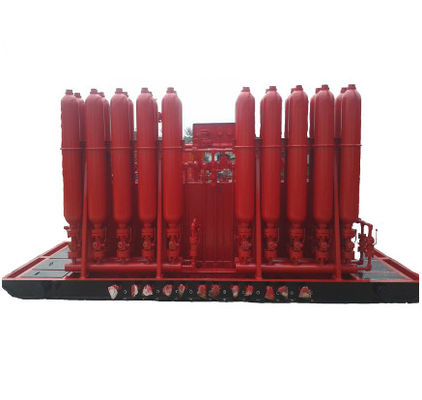

وحدة تجميع البوب هي معدات خاصة تستخدم للسيطرة على البوب، الهيدروليكية شوك، نظام قتل ومعدات تحويل،ومعدات لا غنى عنها لمنع الانفجار أثناء الحفر أو العمل في صناعة البترول والغاز الطبيعي.
معايير وحدة تجميع البوب
| | عدد الكائنات الخاضعة للرقابة | مجموعات التراكم | الحجم الفعلي لحوض النفط (L) | معدل تدفق المضخة | قوة المحرك (كيلوواط) | ضغط العمل (MPa) | |||
| الحجم الإجمالي | | الحجم الاسمي المتاح (L) | المضخة الكهربائية (L/min) | المضخة الهوائية (ml/سكتة) | ||||||
| 1 | FKQ240-3 | 3 | 40×6 | 120 | 560 | 20 | 165 | 11 | 21 | |
| 2 | FKQ320-4 | 4 | 40 × 8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 3 | FKQ320-5 | 5 | 40 × 8 | 160 | 650 | 20 | 165 | 11 | 21 | |
| 4 | FKQ400-5 | 5 | 40 × 10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 5 | FKQ400-6 | 6 | 40 × 10 | 200 | 900 | 30 | 165 | 15 | 21 | |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 7 | FKQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165 × 2 | 18.5 | 21 | |
| 9 | FKQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165 × 2 | 18.5 | 21 | |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165 × 2 | 18.5 | 21 | |
| 11 | FKQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165 × 2 | 18.5 | 21 | |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 13 | FKQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 15 | FKQ1280-8 | 8 | 80×16 | 640 | 2000 | 40 × 2 | 165×3 | 18.5 × 2 | 21 | |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2000 | 40 × 2 | 165×3 | 18.5 × 2 | 21 | |
| 17 | FKQ1280-10 | 10 | 80×16 | 640 | 2000 | 40 × 2 | 165×3 | 18.5 × 2 | 21 | |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 19 | FKDQ480-6 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 | |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165 × 2 | 18.5 | 21 | |
| 21 | FKDQ640-7 | 7 | 40×16 | 320 | 1300 | 40 | 165 × 2 | 18.5 | 21 | |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165 × 2 | 18.5 | 21 | |
| 23 | FKDQ800-8 | 8 | 40×20 | 400 | 1600 | 40 | 165 × 2 | 18.5 | 21 | |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 25 | FKDQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
| 26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2000 | 40 × 2 | 165×3 | 18.5 × 2 | 21 | |
| 27 | FKDQ1280-9 | 9 | 80×16 | 640 | 2000 | 40 × 2 | 165×3 | 18.5 × 2 | 21 | |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2000 | 40 × 2 | 165×3 | 18.5 × 2 | 21 | |
| 29 | FKD640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165 × 2 | 18.5 | 21 | |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165 × 2 | 18.5 | 21 | |
| 31 | FKD960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 | |
وصف مبدأ وحدة تجميع البوب
1نظام تحكم BOP هو معدات هيدروليكية خاصة تستخدم للسيطرة على BOP والصمام الهيدروليكي لإغلاق وفتح.لتطابق أنواع ومواصفات مختلفة من كومة BOP والتكيف مع متطلبات بيئات التطبيق المختلفة"رونغشينغ" صممت وصنعت أنواع مختلفة من أنظمة التحكم في BOP مع بنيات ومواصفات مختلفة.
2لوح التحكم عن بعد مجهز بمجموعتين من مجموعات المضخات المستقلة. المضخات الكهربائية
المضخات الهوائية أو المضخات اليدوية مع معدلات تدفق مختلفة يمكن توفيرها.
علامة DARD أو ASME أو CE. يمكن تزويد سلسلة FKQ و FKDQ بصمامات تنظيم الضغط اليدوية أو المتحركة بالموتراتويمكن تزويد سلسلة FKD بمصممات تنظيم الضغط الكهربائية اليدوية، لتوفير ضغط تشغيل مستقر وموثوق به لـ bop. في سلسلة FKD ، فإن صمام المواقف الثلاثة 4 طريق هو مغناطيس كهربائي مدفوع ،الذي يتكيف مع درجة حرارة المحيط المنخفضة وله استجابة تشغيلية أسرع.
3يمكن تجهيز جهاز الإنذار وفقًا لطلب العميل. فإنه يراقب ضغط التراكم ، وضغط إمدادات الهواء ، ومستوى السائل في خزان الزيت الهيدروليكي.عندما تتجاوز المعايير المذكورة أعلاه حدود الإنذار، الإشارات الصوتية والبصرية سوف تظهر على الفور.
4يمكن تجهيز لوحة Dillr المساعدة وفقًا لطلب العميل ، والتي يمكن أن تراقب لوحة التحكم عن بعد.التي يمكن استخدامها للتشغيل عن بعد في منطقة آمنة في حالة الطوارئ، وتحسين مصداقية بناء الحفر.
5يمكن تجهيز النظام بمبنى معزول، ومكيفات الهواء، وسخانات كهربائية، وسخانات خزان، وأجهزة التدفئة الكهربائية لمجموعة خرطوم الهواء، وأجهزة التدفئة لـ BOP، إلخ.للتكيف مع درجات الحرارة المنخفضة وبيئة عمل ميدانية خاصة أخرى.
ملاحظة:
السؤال: تستخدم سلسلة FKQ حزمة خرطوم لربط لوحة القاتل مع لوحة التحكم عن بعد،لوحة التحكم عن بعد يستخدم اسطوانة لدفع صمام الموقف 3 4 طريق، ويمكن أن تختار سلسلة الصمامات المضغوطة اليدوية أو المضغوطة بالموترات المضغوطة
DQ: تستخدم سلسلة FKDQ كابل إشارة لربط لوحة الصراف مع لوحة التحكم عن بعد،عنصر تشغيلها هو شاشة لمسة ر ر ر ر ك كوب جهاز التحكم عن بعد يستخدم أسطوانة لدفع صمام الموقف الثلاثي 4، مع صمامات تنظيم الضغط مدفوعة بمحرك هوائي.
(د): تستخدم سلسلة (إف كي دي) كابل إشارة لربط لوحة الدولار مع لوحة التحكم عن بعد،عنصر تشغيل الوقود هو شاشة تعمل باللمس o لوكتيك بورون لوحة التحكم عن بعد يستخدم مغناطيس كهربائي لتشغيل صمام الموقف 3 4 طريق، مع صمامات تنظيم الضغط تعمل بالكهرباء.
إذا كان العميل يريد طلب نظام تحكم API Spec. 16D،وتحتاج إلى وضع علامة APL على ذلك تحتاج للحصول على نموذج يسمى تكوين وبارامترات من المجموعات bop لأكثر من APL مواصفات. نظام التحكم 16D الأرض والسطح) من قسم المبيعات رونغشينغ. بعد تقديمها في المعلمات التقنية المفصلة،الإدارة التقنية لـ (رونغشينغ) ستقوم بحسابات الاختيار.
الجهاز الاختياري:
جميع السلسلة يمكن أن تختار وحدات التدفئة BOP، لتسخين bop في بيئات باردة للغاية،و تمكين وظيفة bop عادة يجب أن يكون BOP التدفئة أيضا) FKDQ & FKD سلسلة يمكن اختيار وظيفة التحكم عن بعد لاسلكي.
